Software für das Regelsystem Logamatic 5000

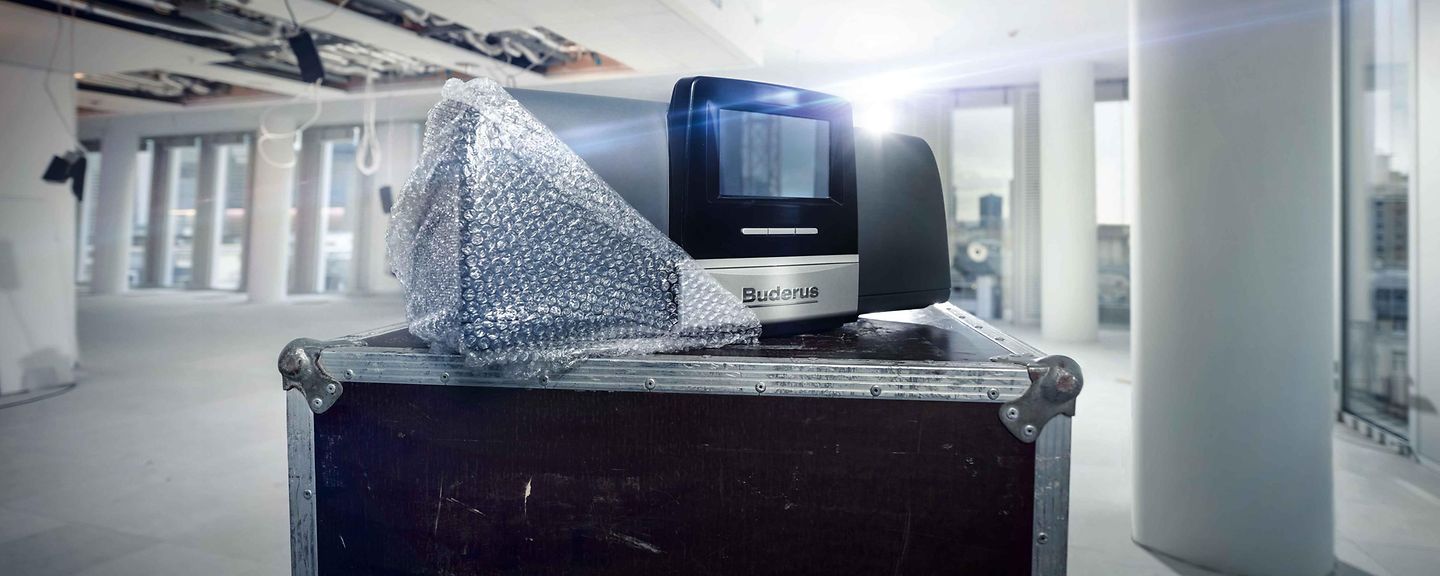

Evolution trifft Revolution – das neue Regelsystem.

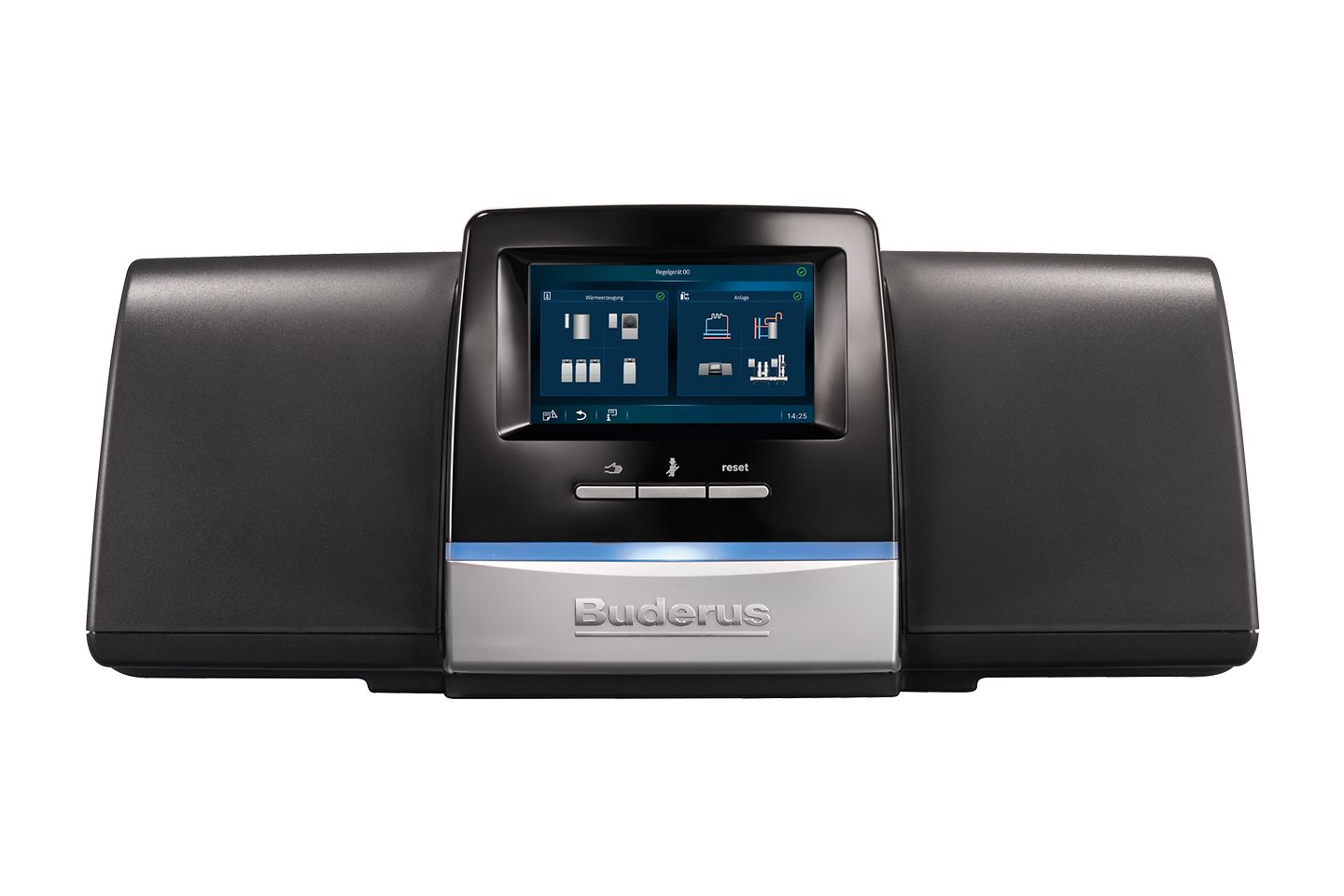

Entsprechend dem Evolutionsgedanken, den wir konsequent bei der Entwicklung der Logamatic 5000 umgesetzt haben, arbeiten wir an einer stetigen Weiterentwicklung der Gerätesoftware. Die Softwareaktualisierung kann mit einem USB-Stick komfortabel über die USB-Schnittstelle vorne am Regelgerät durchgeführt werden.

Download

Am Ende der Liste können Sie alle 1 Elemente gebündelt als ZIP mit 123.1 MB MB herunterladen.

Neue Funktionen und Verbesserungen:

  • - Parametrierung der WE ON-Klemme als Öffner/Schließer

    - Einstellbare Priorität für die WA-Klemme

    - Datenpunkte für Logaflow HSM plus-Module im Internetportal Control Center CommercialPLUS verfügbar

  • - Integration der Frischwasserstationen Logalux FS

    - Integration der Solaranlagen Logasol

    - Anbindung BHKW von TEDOM über Modbus RTU

    - Zusätzliche Parameter zur optimierten Ansteuerung von alternativen Wärmeerzeugern

    - Erweiterung und Restrukturierung der Monitorwerte

  • - Integration der Hydraulikmodule Logaflow HSM plus

    - Integration des VES-Bypassentsalzungsmoduls Logawater

    - Unterstützung des Erweiterungs-Regelgerätes Logamatic 5310

    - Unterstützung des Kaskadenmoduls FM-CM mit EMS 2.0-Bus

    - Einstellung der Modbus Unit-ID im Regelgeräte-Menü

    -Diverse Optimierungen im Regelgeräte-Menü

  • - Neue Funktionen aus der Version 1.5.10 sind nun in allen unterstützten Sprachen verfügbar

    - Diverse Verbesserungen im Regelgeräte-Menü sowie Bugfixes

  • - Intelligente Beladung eines System-Pufferspeichers LOAD plus mit dem Funktionsmodul FM-CM

    -Zubringerpumpen-Funktionalität zur Wärmeversorgung von Unterstationen

    - Optimierte Bedienoberfläche mit deutlich höherer Bediengeschwindigkeit sowie verbesserter Bediengenauigkeit

    - Integration der neuen Buderus/Bosch-BHKW mit dem Steuerungstyp V2

  • - Unterstützung weiterer Sprachen (Estnisch, Kasachisch, Litauisch, Lettisch und weitere)

  • - Unterstützung des Regelgerätes Logamatic 5311 für Anbaubrenner

    - Anbindung BHKW von EC Power über Modbus RTU (Modbus Gateway für das BHKW erforderlich)

  • - Ansteuerung der Gas-Wärmepumpe GWP über 0-10 V-Signal (Funktionsmodul FM-CM erforderlich)

    - Temperaturabhängiger Start der Speicher-Ladepumpe einstellbar

    - Voreinstellbare Wartezeit für die Durchführung von Pairing

    - Funktion „Durchheizen unter“ für die Heizkreise

    - Unterstützung des Update-Prozesses durch Einblendungen auf dem Display und Status-Meldungen

    - Externe Wärmeanforderung über die Klemme WA wird parallel zu den internen Wärmeanforderungen verarbeitet. Klemme WA 1-3 bei 0-10 V-Anforderung einstellbar

    - Sporadisch auftretendes Problem mit der Mischer-Ansteuerung der Heizkreise in den Unterstationen behoben

    - Fehler im Zeitprogramm (Wochentag Dienstag statt Montag) in der Software 1.3.81 behoben

  • - Diverse Menü-Anpassungen (optimierte Displaytexte, verbesserte Menüführung)

    - Zuverlässige Kommunikation zwischen Logamatic 5000-Regelgeräten über internen CBC-Bus auch bei mehr als 3 Geräten

    - Verbesserungen der Anzeige und Parametrierung der Kesselfolge sowie Lastbegrenzung bei Mehrkesselanlagen

    - Stabiles Pairing mit dem IP-Gateway (für Control Center CommercialPLUS)

    - Status-Anzeige auf dem Display nach einem Software-Update (als Rückmeldung, ob das Update erfolgreich war)

  • - Unterstützung weiterer Sprachen (Russisch, Türkisch, Polnisch, Tschechisch, Ukrainisch, Spanisch, Portugiesisch, Kroatisch, Rumänisch, Bulgarisch und weitere)

  • - Unterstützung des Kaskadenmoduls FM-CM

    - Nutzung des Control Center CommercialPLUS mit zusätzlichem Gateway

    - Optische Menü-Anpassungen

    - Unterstützung mehrerer Sprachen (Englisch, Französisch, Italienisch, Flämisch, Dänisch, Holländisch usw.)

  • - Kompatibilitätserweiterung (Baureihen KB372, GB192i sowie bodenstehende Heizkessel mit dem Regelgerät MC100/MC110 werden unterstützt)

    - Stabile Kommunikation zwischen Logamatic 5000-Regelgeräten über internen CBC-Bus

    - Dauerbetrieb der Zirkulationspumpe einstellbar

    - Daten-Aufzeichnung auf einer SD-Karte möglich

    - Aktivierbare Displaysperre mittels 4-stelligem PIN-Code

    - Urlaubsfunktion für Warmwasserbereitung einstellbar

    - Optische Menü-Anpassungen

    - Wischgestenfunktion für die Hydraulik- und Retro-Modus-Menüs auf der Systemseite

    - Optimierungen im Regelgeräte-Menü zur besseren Bedienung (z.B. verbesserte Heizkreis-Anzeige, Ein- und Ausblendungen im Service-Menü sowie Menü-Überarbeitung für den alternativen Wärmeerzeuger)

  • - Nutzung von Control Center Commercial

Vor dem Update:

  • Den Software-Stand der Logamatic 5000 prüfen: Serviceebene aufrufen (auf dem Startbildschirm die Schaltfläche unten links drücken und 5 Sekunden gedrückt halten), „Version“ -> „Betriebssystem“.
  • Prüfen, ob die Update-Software einen aktuelleren Stand hat (die ersten Ziffern im Dateinamen).
  • Werden mehrere Regelgeräte in einer Anlage im Regelgeräteverbund betrieben, müssen alle Regelgeräte grundsätzlich dieselbe Softwareversion aufweisen. Das bedeutet, dass das Software-Update bei allen Regelgeräten durchgeführt werden muss.

Alle Anleitungen um auf dem neusten Stand zu bleiben

  • 1. Wir empfehlen das vorherige Sichern von kundenspezifischen Einstellungen auf einem leeren USB Stick (Format: FAT32) abzuspeichern: Serviceebene aufrufen, „Regelgerät“ -> „Gerätekonfiguration auf USB-Stick speichern“.

    2. Die ZIP-Datei entpacken, die Datei „cbc-os-xxx-package.enc“ aus dem Ordner „Software Logamatic 5000 Version xxx“ in das Haupt- bzw. Root-Verzeichnis eines USB-Sticks (Format: FAT32) kopieren. Die Datei darf nicht in einem Unterordner liegen.

    3. USB-Stick mit aktueller Software in Front-USB-Anschluss bei der Logamatic 5000 einstecken.

    4. Den Anweisungen auf dem Bildschirm folgen.

    5. Das Regelgerät startet nach dem erfolgreichen Update automatisch neu. Danach soll es über den Ein/Aus-Schalter auf der linken Seite aus- und dann wieder eingeschaltet werden.

    6. Den neuen Software-Stand der Logamatic 5000 prüfen: Schaltfläche "Info" unten ->, „Version“ -> „Betriebssystem“.

    7. Die ggf. vor dem Update auf einem USB-Stick gesicherten kundenspezifischen Einstellungen auf das Regelgerät exportieren: Serviceebene aufrufen, „Regelgerät“ -> „Gerätekonfiguration von USB-Stick laden“.

    8. Falls der vom Regelgerät Logamatic 5000 angesteuerte Wärmeerzeuger an die EMS-Klemme auf dem Basiscontroller BCT531 angeschlossen ist, muss im Servicemenü in der Kachel „Modulkonfiguration“ der Parameter „EMS Bus“ entsprechend dem eingesetzten Wärmeerzeuger konfiguriert werden – Details hierzu finden Sie in der aktuellen Serviceanleitung des Regelgerätes.

  • 1. Sichern von kundenspezifischen Einstellungen auf einem leeren USB Stick (Format: FAT32): Serviceebene aufrufen, „Regelgerät“ -> „Gerätekonfiguration auf USB-Stick speichern“. Achtung: bitte nicht den USB-Stick mit der Update-Datei verwenden!

    2. Die ZIP-Datei entpacken, die Datei „cbc-os-xxx-package.enc“ aus dem Ordner „Software Logamatic 5000 Version xxx“ in das Haupt- bzw. Root-Verzeichnis eines USB-Sticks (Format: FAT32) kopieren. Die Datei darf nicht in einem Unterordner liegen.

    3. USB-Stick in eine laufende Logamatic 5000 am Front-USB-Anschluss einstecken.

    4. Das Regelgerät erkennt, wenn eine neuere Software auf dem USB-Stick ist und beginnt automatisch mit dem Update, welches bis zu 5 Minuten in Anspruch nehmen kann.

    5. Ein laufendes Update erkennt man an einer blau blinkenden LED-Leiste.

    6. Wird der Update-Vorgang vor dem Ende abgebrochen, bzw. war nicht erfolgreich, blinkt die LED-Statusleiste ca. 10 Sekunden lang rot.

    7. Das Update ist abgeschlossen, wenn die LED-Statusleiste der Logamatic 5000 wie vor dem Update leuchtet (z.B. blau).

    8. Das Regelgerät startet nach dem erfolgreichen Update automatisch neu. Danach soll es über den Ein/Aus-Schalter auf der linken Seite aus- und dann wieder eingeschaltet werden.

    9. Den neuen Software-Stand der Logamatic 5000 prüfen: Serviceebene aufrufen, „Version“ -> „Betriebssystem“.

    10. Die vor dem Update auf einem USB-Stick gesicherten kundenspezifischen Einstellungen auf das Regelgerät exportieren: Serviceebene aufrufen, „Regelgerät“ -> „Gerätekonfiguration von USB-Stick laden“.

    11. Achtung: die gesicherten kundenspezifischen Einstellungen müssen sofort nach dem durchgeführten Software-Update auf das Regelgerät exportiert werden, falsche Regelgeräteeinstellungen können zu einem Anlagenschaden führen!

    12. Falls der vom Regelgerät Logamatic 5000 angesteuerte Wärmeerzeuger an die EMS-Klemme auf dem Basiscontroller BCT531 angeschlossen ist, muss im Servicemenü in der Kachel „Modulkonfiguration“ der Parameter „EMS Bus“ entsprechend dem eingesetzten Wärmeerzeuger konfiguriert werden – Details hierzu finden Sie in der aktuellen Serviceanleitung des Regelgerätes.

  • - Das Servicetool in den USB-Anschluss an der Gerätefront des Regelgerätes einstecken

    - LAN-Kabel mit dem Servicetool und PC verbinden. Anmerkung: zum erfolgreichen Verbindungsaufbau darf sich der PC in keinem Netzwerk befinden. Ggf. sollte WLAN am PC deaktiviert werden.

    - Internet-Browser starten und in der Adresszeile „cbc.bosch“ eingeben. Anmerkung: sollte eine Fehlermeldung erscheinen, bitte den Browser-Cache leeren (Tastenkombination Shift + Strg + Entf)

Linzenztexte und Quellcode

In der Regelgeräteserie Logamatic 5000 werden Softwarekomponenten verwendet, die als Open Source Software bezeichnet werden. Die Lizenztexte und den Quellcode der verwendeten Open Source Software können Sie hier herunterladen.

Lizenztext / Quellcode Version Datei
Version 1.8.26 > Download
Version 1.7.19.2 > Download
Version 1.6.5 > Download
Version 1.5.13 > Download
Version 1.5 > Download
Version 1.4 > Download
Version 1.3.8.1 > Download
Version 1.3.6 > Download
Version 1.2.7.3 > Download
Version 1.2 > Download
