Hybrid-Exzellenz

Wärmepumpen-Hybridsysteme im großen Leistungsbereich

Ob Mehrfamilienhaus, Nichtwohngebäude im gewerblichen Bereich, Gebäude im öffentlichen Bereich oder sogar industrielle Anwendungsfälle - Buderus bietet passende Wärmepumpen-Hybridlösungen dafür an.

Das Artikel behandelt die Wärmepumpen-Hybridsysteme von Buderus, die für verschiedene...

Das Artikel behandelt die Wärmepumpen-Hybridsysteme von Buderus, die für verschiedene Gebäudetypen wie Mehrfamilienhäuser, Nichtwohngebäude und industrielle Anwendungen geeignet sind. Diese Systeme kombinieren eine Wärmepumpe mit einem konventionellen Spitzenlastwärmeerzeuger und bieten eine modulare Systemregelung, die eine flexible Anpassung an unterschiedliche Heizbedarfe ermöglicht.

Die Logamatic 5000 Regelung steuert Heizungsanlagen effizient und ermöglicht die Integration in übergeordnete Gebäudeleitsysteme. Buderus bietet auch Lösungen zur Nachrüstung bestehender Brennwert-Wärmeerzeuger mit Luft-Wasser-Wärmepumpen an, um die Nutzung erneuerbarer Energien zu erhöhen.

Die Hybrid-Hydraulik ermöglicht es, den Anteil erneuerbarer Energien im Heizsystem schrittweise zu steigern, mit dem Ziel, bis 2045 klimaneutral zu heizen. Der Staat fördert diese Systeme mit bis zu 70 % der Kosten, was eine finanzielle Entlastung für Hausbesitzer darstellt.

In Deutschland sind etwa 87 % der Gebäude sanierungsbedürftig, was ein großes Potenzial für die Implementierung von Wärmepumpen-Hybridsystemen bietet. Buderus optimiert kontinuierlich sein Produktportfolio, um den unterschiedlichen Anforderungen gerecht zu werden.

Nutzungsbedingungen Gen-AI Datenschutz

Sanierungsgrad des Gebäudebestandes in Deutschland

Der Gebäudebestand in Deutschland ist sehr vielfältig, stark vereinfacht teilt diese Illustration den Gebäudebestand nach Sanierungsgrad in 3 Teile. Lediglich ca. 13 % gelten als vollsaniert und ca. 87 % als sanierungsbedürftig. Hieraus ergibt sich insbesondere im großen Leistungsbereich mit hohen Systemtemperaturen und Warmwasserbedarfen ein enormes Potential für unsere Wärmepumpen-Hybridsysteme.

Wärmepumpe oder Wärmepumpen-Hybridsystem für zentrale Wärmeversorgung?

Immer eine gute Entscheidung. Je nach Sanierungsgrad Ihrer Liegenschaft empfehlen wir Ihnen:

Mehrfamilienhaus für max. Heiztemperaturen 35 °C	Mehrfamilienhaus für Vorlauftemperaturen ≤ 55 °C	Mehrfamilienhaus für Vorlauftemperaturen > 55 °C	Mehrfamilienhaus für Vorlauftemperaturen > 65 °C
Monoenergetisches Wärmepumpensystem	Monoenergetisches Wärmepumpensystem	Wärmepumpen-Hybridsystem	Wärmepumpen-Hybridsystem
Zum Beispiel für ein Mehrfamilienhaus (MFH) gebaut nach 2010. Ideale Voraussetzungen für eine Wärmepumpe, da in der Regel Fußbodenheizung mit max. Vorlauftemperatur von 35 °C. Ein E-Heizstab oder das Elektro-Heizgerät unterstützt die zentrale Warmwasserbereitung und die Temperatur- und Leistungsspitzen.	Zum Beispiel für ein MFH aus den 1970er/ 1980er Jahren. Der effiziente Einsatz einer Wärmepumpe ist gegeben mit einer max. Vorlauftemperatur von ≤ 55 °C. Die Systemtemperaturen können z.B. durch den Einsatz neuer Heizkörper oder Infrarotheizgeräte weiter optimiert werden. Ein E-Heizstab oder das Elektro-Heizgerät unterstützt die zentrale Warmwasserbereitung und die Temperatur- und Leistungsspitzen.	Bevorzugter Einsatz von einem Wärmepumpen-Hybridsystem, da oft noch Vorlauftemperaturen von > 55 °C erforderlich. Auslegung Wärmepumpen-Leistung auf zukünftigen Sanierungs-Endstand. Brennwertkessel unterstützt die zentrale Warmwasserbereitung und die Temperatur- und Leistungsspitzen.	Bevorzugter Einsatz von einem Wärmepumpen-Hybridsystem, da oft noch Vorlauftemperaturen von > 65 °C erforderlich. Auslegung Wärmepumpen-Leistung auf zukünftigen Sanierungs-Endstand. Brennwertkessel deckt die Temperatur- und Leistungsspitzen.

Mehrfamilienhaus für max. Heiztemperaturen 35 °C

Mehrfamilienhaus für Vorlauftemperaturen ≤ 55 °C

Mehrfamilienhaus für Vorlauftemperaturen > 55 °C

Mehrfamilienhaus für Vorlauftemperaturen > 65 °C

Monoenergetisches Wärmepumpensystem

Wärmepumpen-Hybridsystem

Zum Beispiel für ein Mehrfamilienhaus (MFH) gebaut nach 2010. Ideale Voraussetzungen für eine Wärmepumpe, da in der Regel Fußbodenheizung mit max. Vorlauftemperatur von 35 °C.

Ein E-Heizstab oder das Elektro-Heizgerät unterstützt die zentrale Warmwasserbereitung und die Temperatur- und Leistungsspitzen.

Zum Beispiel für ein MFH aus den 1970er/ 1980er Jahren. Der effiziente Einsatz einer Wärmepumpe ist gegeben mit einer max. Vorlauftemperatur von ≤ 55 °C.

Die Systemtemperaturen können z.B. durch den Einsatz neuer Heizkörper oder Infrarotheizgeräte weiter optimiert werden.

Ein E-Heizstab oder das Elektro-Heizgerät unterstützt die zentrale Warmwasserbereitung und die Temperatur- und Leistungsspitzen.

Bevorzugter Einsatz von einem Wärmepumpen-Hybridsystem, da oft noch Vorlauftemperaturen von > 55 °C erforderlich.

Auslegung Wärmepumpen-Leistung auf zukünftigen Sanierungs-Endstand.

Brennwertkessel unterstützt die zentrale Warmwasserbereitung und die Temperatur- und Leistungsspitzen.

Bevorzugter Einsatz von einem Wärmepumpen-Hybridsystem, da oft noch Vorlauftemperaturen von > 65 °C erforderlich.

Auslegung Wärmepumpen-Leistung auf zukünftigen Sanierungs-Endstand.

Brennwertkessel deckt die Temperatur- und Leistungsspitzen.

Anteil der Jahresheizarbeit.

Die Wärmepumpe übernimmt den Hauptteil der Beheizung und läuft im optimalen Temperaturbereich, der zusätzliche Wärmeerzeuger (Brennwertkessel) übernimmt die Spitzenlast bei z.B. sehr niedrigen Außentemperaturen, wenn die Wärmepumpe nicht mehr effizient arbeitet.

Regelsystem Logamatic 5000

Die intelligente digitale Systemregelung Logamatic 5000 steuert die Heizungsanlagen in Mehrfamilienhäusern oder gewerblichen Anwendungen. Die modulare Technik erlaubt die Einbindung der Wärmepumpe sowie der konventionellen Energieerzeuger, der Wärmespeicherung und der Wärmeverteilung dank serienmäßiger Modbus-Schnittstelle. Gleichzeitig ist die standardisierte Einbindung in übergeordnete Gebäudeleitsysteme via Modbus oder BACnet möglich. Mit dem Webportal Buderus Control Center Commercial / PLUS hat der Anlagenbetreiber online die Visualisierung und Kontrolle über seine Heizungsanlage: So lassen sich beispielsweise Energiedaten monitoren und Temperaturen und Zeitprogramme anpassen – also Steuerung und Überwachung ortsunabhängig vom PC aus.

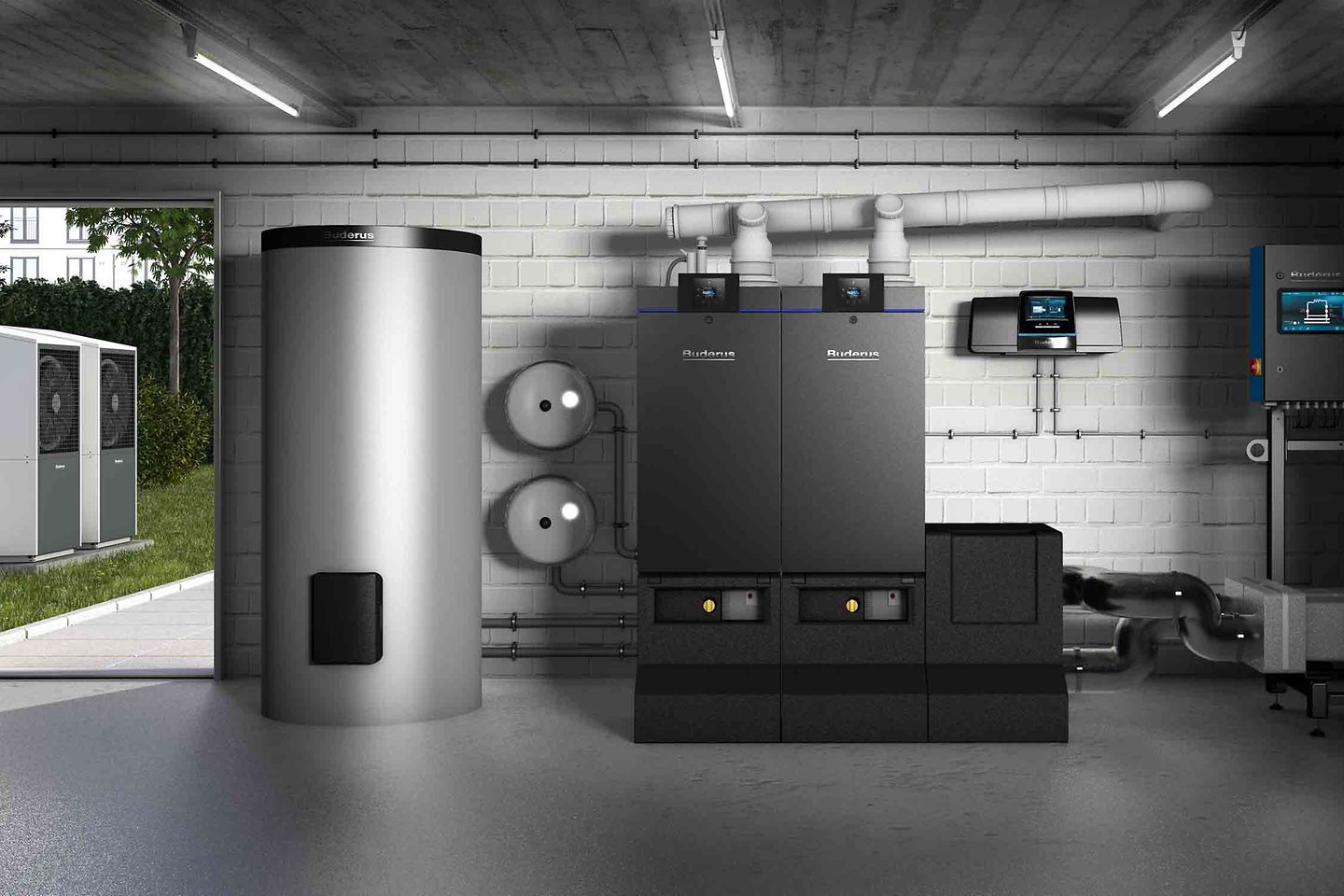

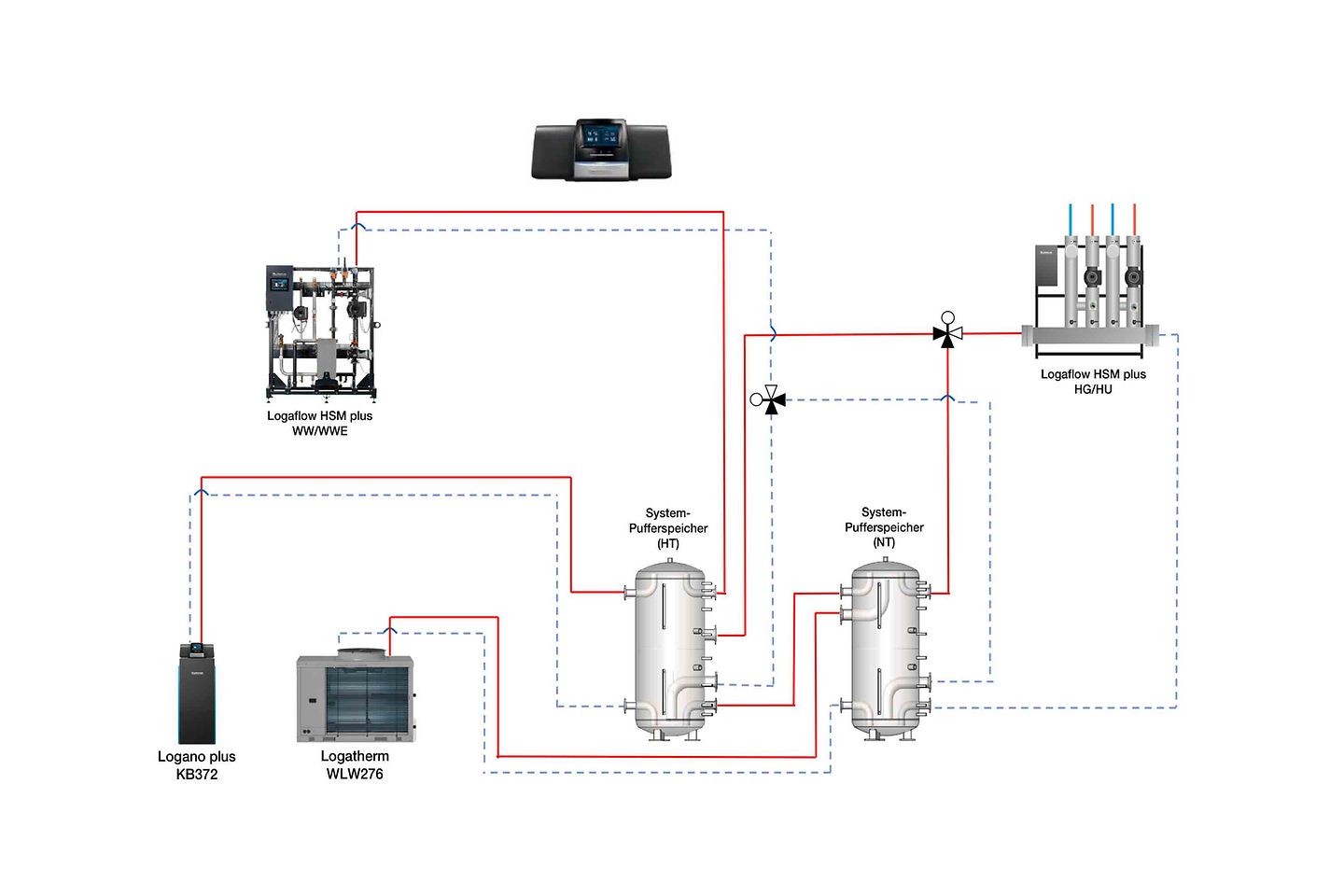

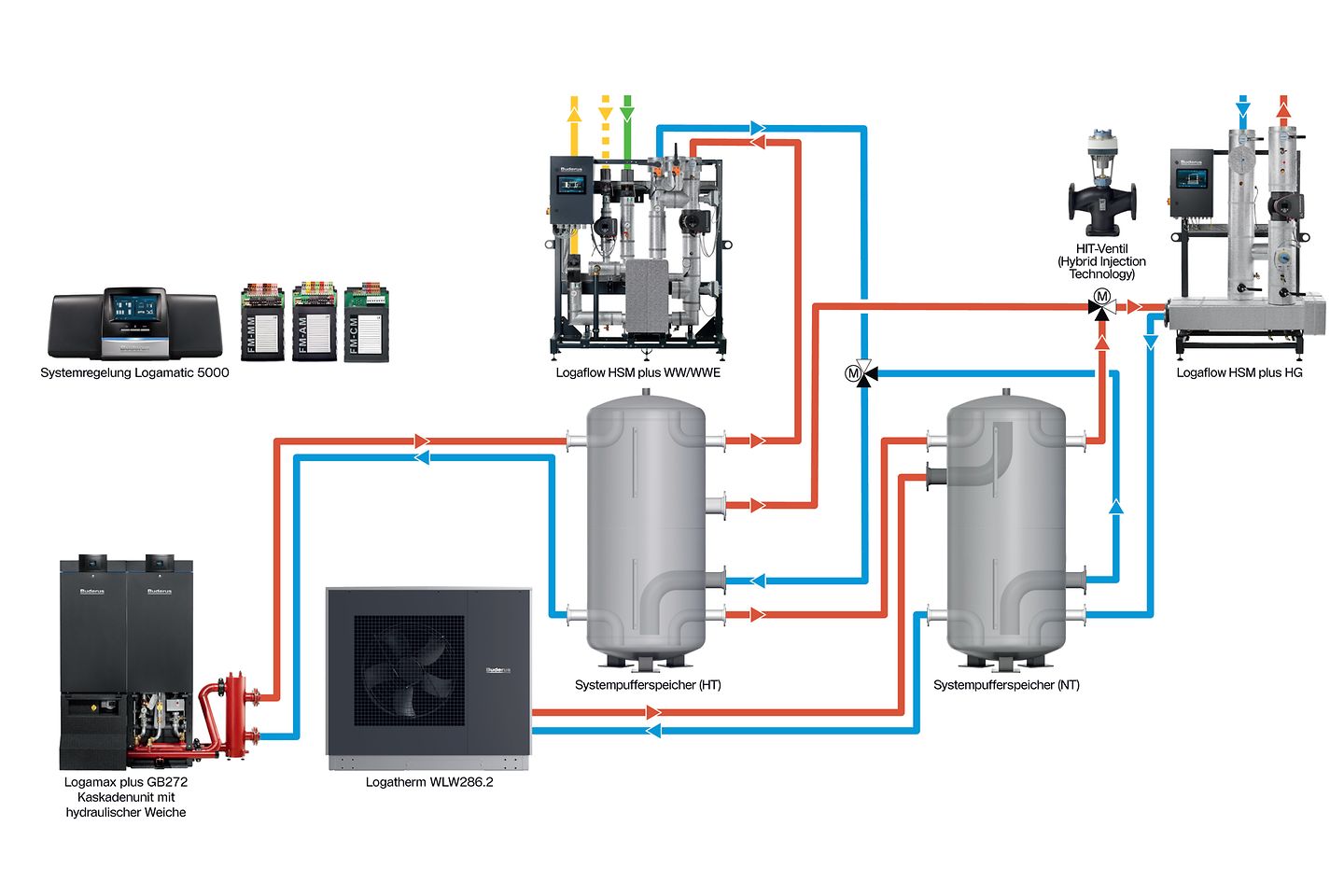

Beispiel für eine Hybrid-Hydraulik im gewerblichen Anwendungsbereich mit Hochtemperatur- und Niedertemperaturstufe. Wärmepumpenoptimiert durch innovative Hybrid Injection Technology.

Die Hybridstory.

Wärmepumpen-Hybridsysteme erlauben es, im Zuge eines zielgerichteten individuellen Sanierungsfahrplans für das Bestandsgebäude den Anteil an erneuerbaren Energien des Heizsystems sukzessive von 65 % auf bis zu 100 % zu erhöhen. Um somit spätestens 2045 klimaneutral zu heizen. Hausbesitzer werden so durch eine zeitliche Entzerrung der notwendigen Investitionen finanziell nicht überfordert und können dennoch kurzfristig ihre Energiekosten und den CO₂-Ausstoß deutlich senken. Der Staat fördert bei diesen hybriden Heizsystemen den Wärmepumpenanteil einschließlich der zugehörigen Umfeldmaßnahmen mit bis zu 70 % (Stand Januar 2024, siehe buderus.de/beg ).

Die Hybridstory. Video herunterladen

Überzeugende Vorteile

Heizkörper bleiben drin

Denn diese Wärmepumpen-Hybridsysteme erreichen die erforderlichen höheren Temperaturen (> 55 °C) in jedem Fall. Somit erspart ein Hybridsystem die sofortige Investition in zusätzliche Modernisierungsmaßnahmen wie z.B. neue Heizkörper – und Anlagenbetreiber können dennoch nachhaltiger heizen. Eine Überprüfung und Optimierung der Heizflächen (Hydraulischer Abgleich) ist immer sinnvoll und Fördervoraussetzung.

Die Dimensionierung der Hybridsysteme ist denkbar einfach. Lediglich 30 % der Gebäudeheizlast muss die Wärmepumpe bei einer Außentemperatur von -7 °C erbringen, um 65 % Anteil an erneuerbare Energien zu erfüllen.
Nachrüstung bestehender Brennwert-Wärmeerzeuger

Auch bestehende Öl- oder Gas-Wärmeerzeuger können mit einer Luft-Wasser-Wärmepumpe zu einem regenerativen EE65-fähigen Heizsystem erweitert werden. Speziell für die Nachrüstung hat Buderus modulare Wärmepumpenpakete, System-Regelungspakete sowie Systemergänzungen und passendes Zubehör zusammengestellt.

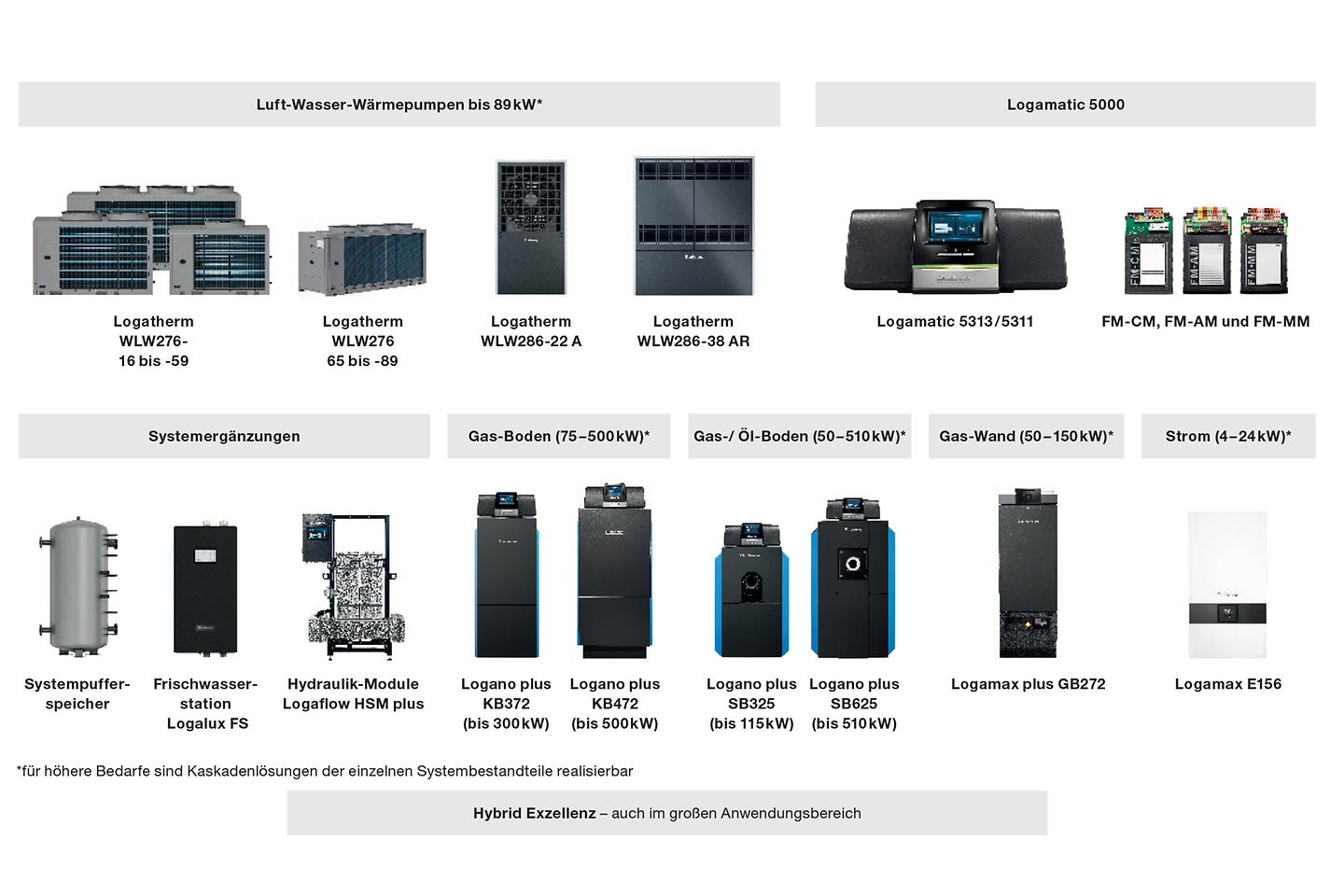

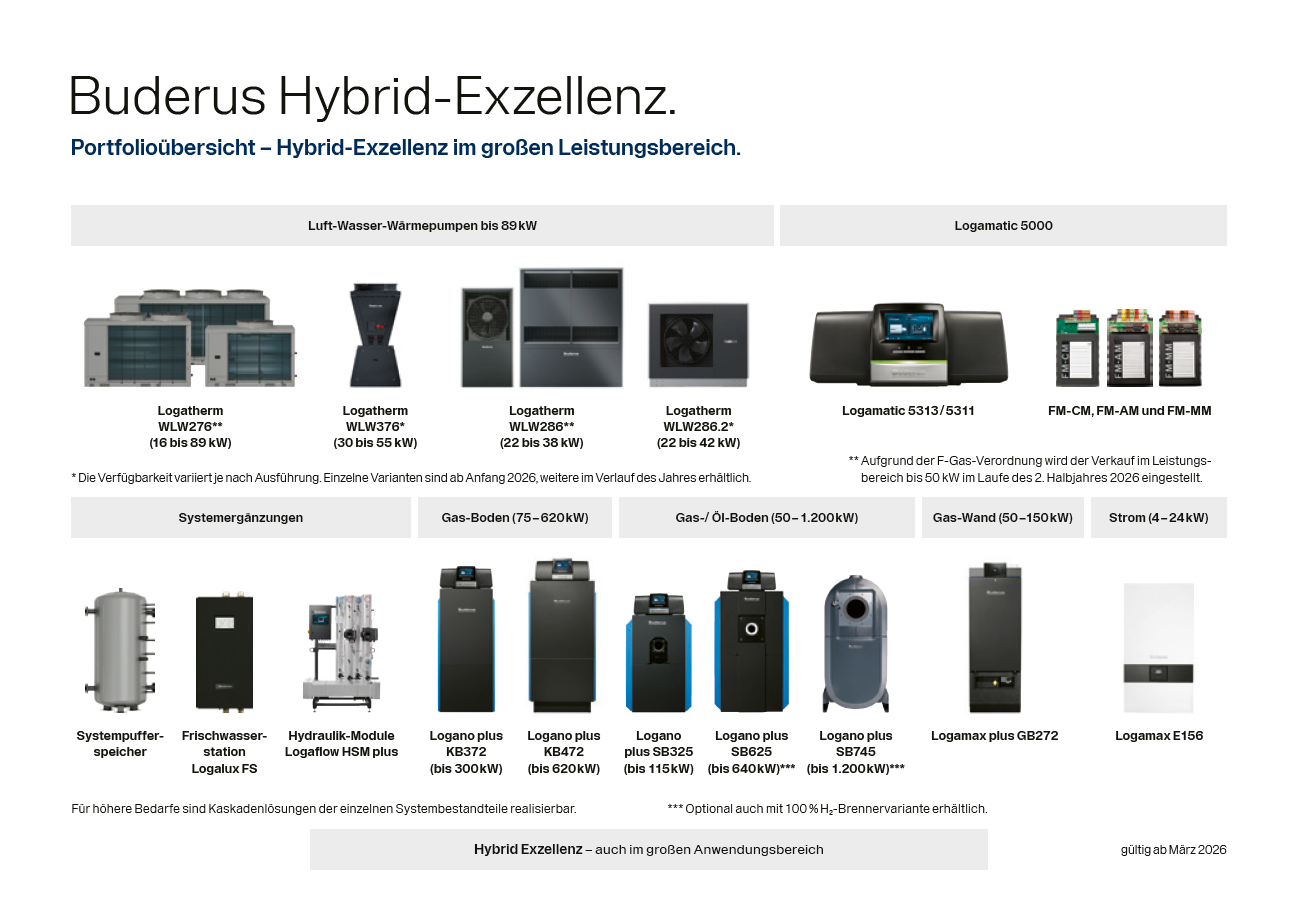

Portfolioübersicht

Unser systemoptimiertes Produktportfolio für Wärmepumpen-Hybridsysteme im größeren Leistungsbereich ist solide und modular aufgebaut. Verschiedene Wärmepumpen lassen sich mit verschiedenen konventionellen Brennwert-Wärmeerzeugern aus unserem Hause kombinieren. Und wir erweitern und optimieren unser Hybrid-Portfolio stetig.

Zu den Produkten

Hybrid-Exzellenz

Die Hybrid-Exzellenz von Buderus steht für innovative Wärmepumpen-Hybridsysteme bestehend aus einer Wärmepumpe, einem Spitzenlastwärmeerzeuger konventioneller Art sowie einer Systemregelung und optional weiteren Systemkomponenten rund um die Wärmespeicherung und Wärmeverteilung. Diese geben Ihnen nicht nur die Sicherheit, sich für ein nachhaltiges, zukunftssicheres Heizsystem zu entscheiden, sondern auch die Flexibilität, Schritt für Schritt in eine klimaneutrale Zukunft zu gehen.

Systemhefte mit Anlagenbeispiel für Wärmepumpen-Hybridsysteme im großen Leistungsbereich

Alle 4 Dateien herunterladen (ZIP, 3,2 MB)

Herunterladen

Erfüllung GEG Wärmepumpen-Hybridsystem PDF (1,9 MB)

Produktübersicht

Logatherm WLW286 A
Produktvorteile
Die leistungsstarke Luft-Wasser-Wärmepumpe nutzt effizient Wärme aus der Luft für die Beheizung von Mehrfamilienhaus, Bürogebäude und Gewerbe.
- für die Bestandssanierung mit Wärmepumpe oder mit bivalentem Wärmepumpen-Kessel-System
- auch für den Neubau als monoenergetische Wärmeversorgung
- optional mit Elektrokessel kombinierbar als Null-Emissions-Bivalentsystem
Produktdetails

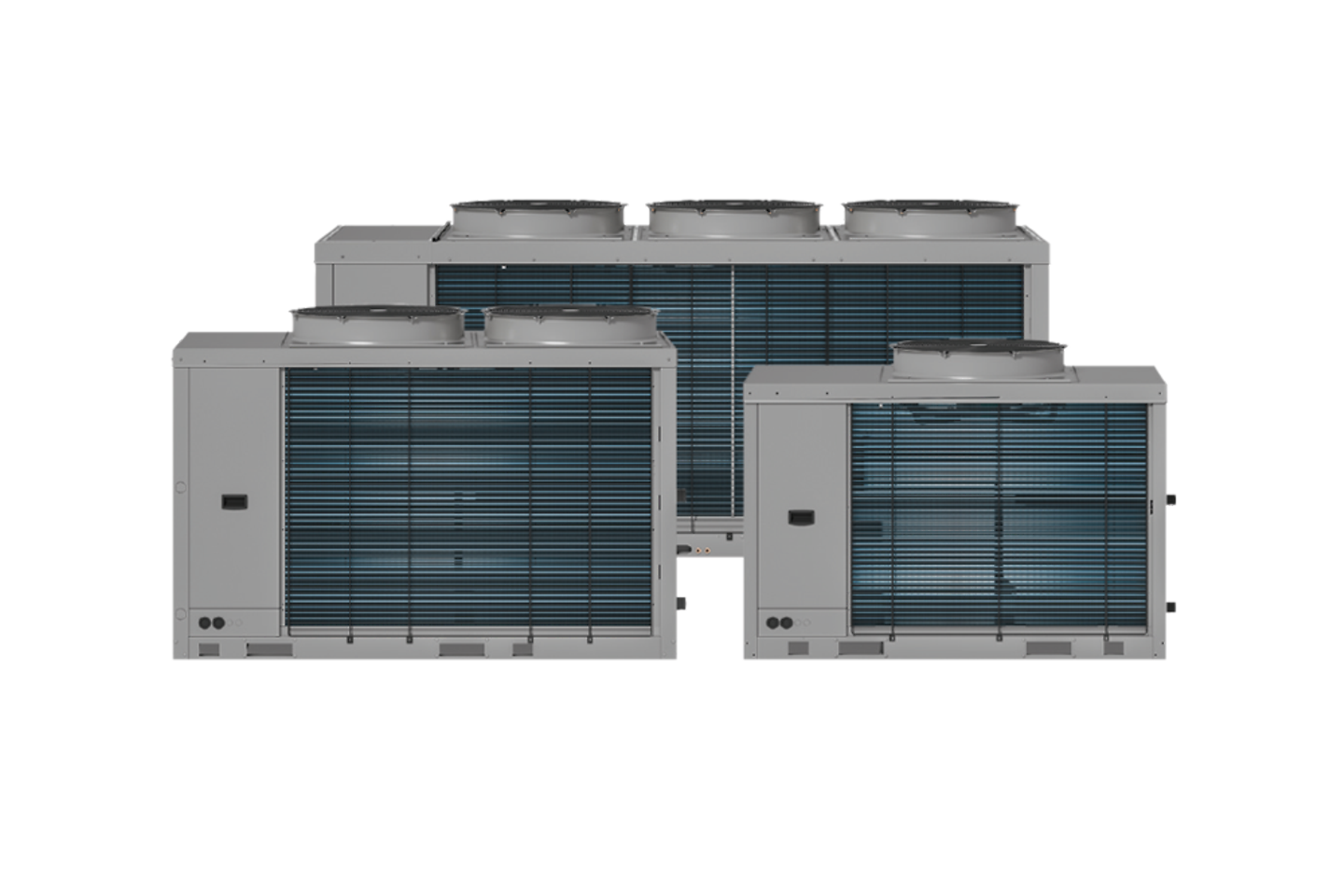

Logatherm WLW276
Produktvorteile
Die leistungsstärkste Luft-Wasser-Wärmepumpe für erneuerbare Energie in Gewerbe, Industrie und Wohnungswirtschaft.
- ideal als monoenergetische Lösung sowie im bivalenten Wärmepumpen-Kessel-System für Neubau und Bestandssanierung einsetzbar
- 100% reversibel: Heizen, Kühlen und Warmwasseraufbereitung mit nur einer Systemlösung
- großer Leistungsbereich: 16 - 89 kW (bei A-7/W35) und bis zu 16-fach kaskadierbar - somit bis zu 1,42 MW Leistung
Produktdetails

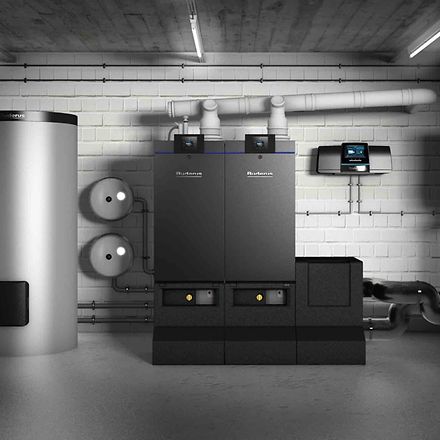

Logamax plus GB272
Produktvorteile
Der Logamax plus GB272 ist ein Gas-Brennwertgerät mit einem Leistungsbereich von 50 kW bis 150 kW. Als kompaktes Kraftpaket ist es für Mehrfamilienhäuser, öffentliche Einrichtungen und Gewerbeanlagen konzipiert. Durch den modularen Aufbau ist eine Kaskade aus mehreren Geräten bis zu einer Leistung von 900 kW problemlos möglich.
- intelligentes Kaskadensystem mit bis zu 900 kW
- modularer Aufbau
- ALU plus Technologie, 10 Jahre Wärmetauscher-Garantie
Produktdetails

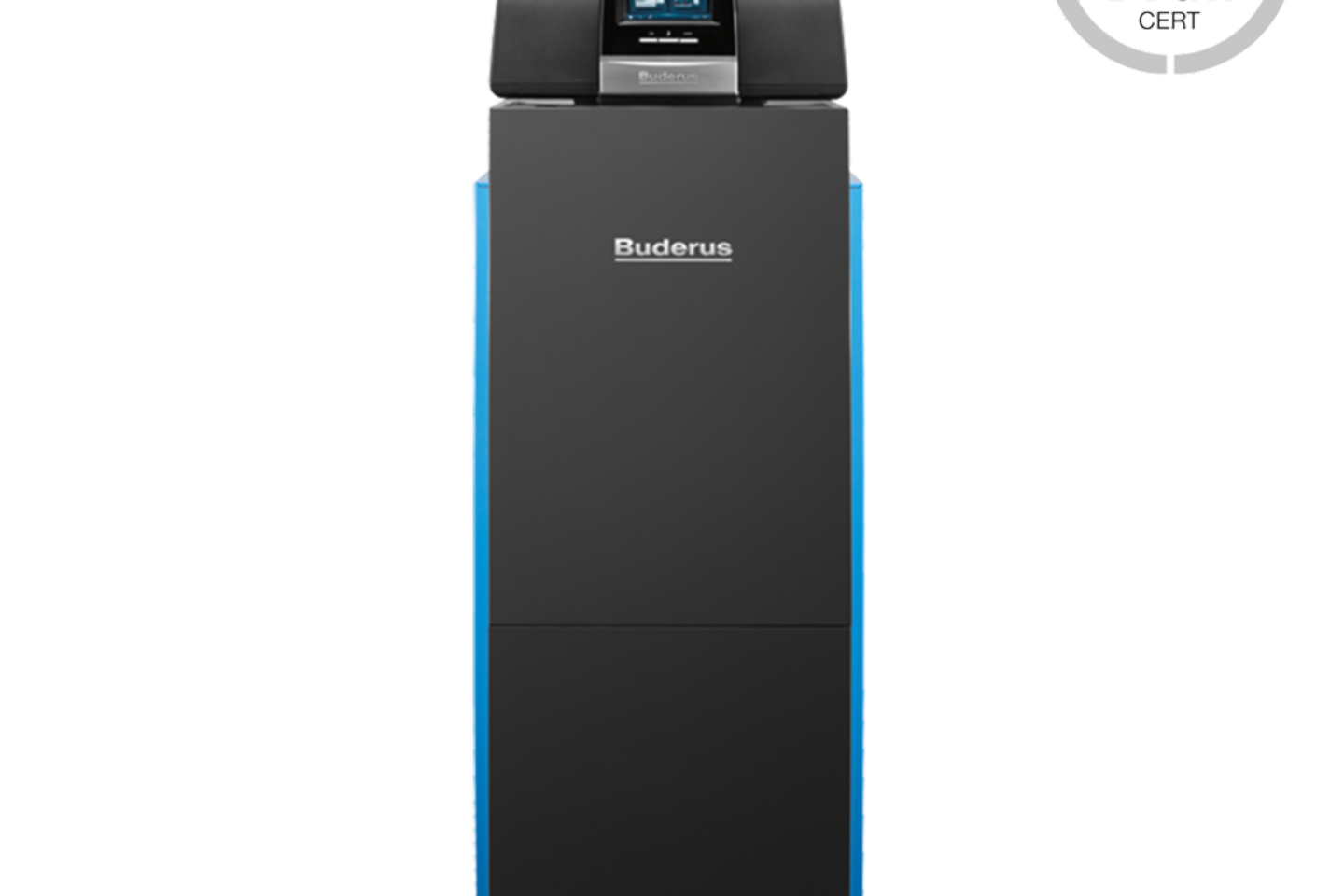

Logano plus KB372
Produktvorteile
Der Gas-Brennwertkessel bietet zahlreiche Möglichkeiten zur Integration in ein Heizsystem. In Kombination mit einem digitalen Regelsystem effektiv und intelligent steuern für noch mehr Effizienz.
- mit modulierendem Gas-Vormisch-Brenner
- mit Hochleistungs-Aluminiumguss-Wärmetauscher Innovation
- hohe Energieeffizienz
Produktdetails

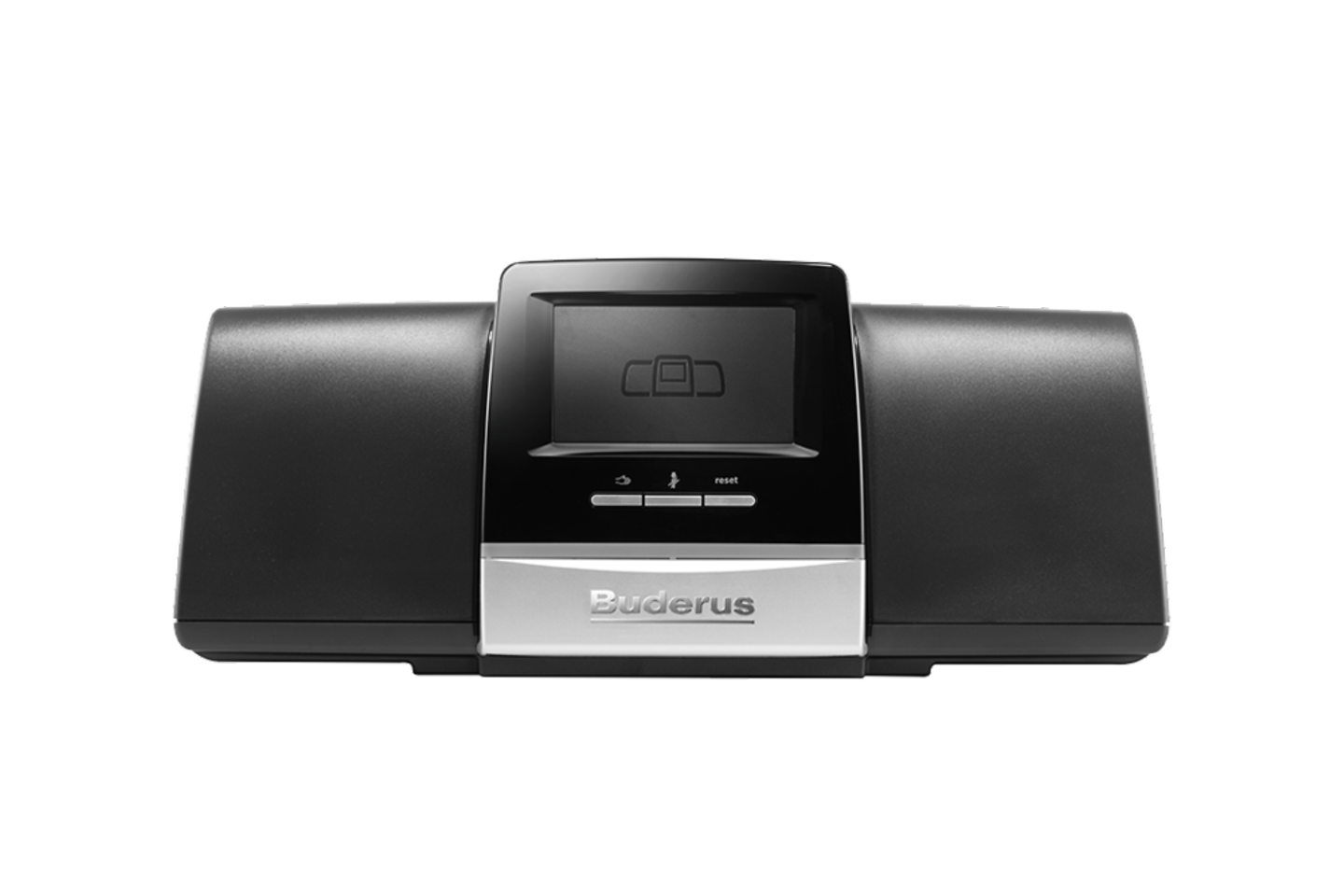

Logamatic 5310
Das Erweiterungs-Regelgerät ohne Display zur Erweiterung einer Anlage mit 4 zusätzlichen Steckplätzen.
- zur Erweiterung einer Anlage
- mit vier freien Steckplätzen für Logamatic 5000-Funktionsmodule
- interne Kommunikation über Datenbus
Produktdetails

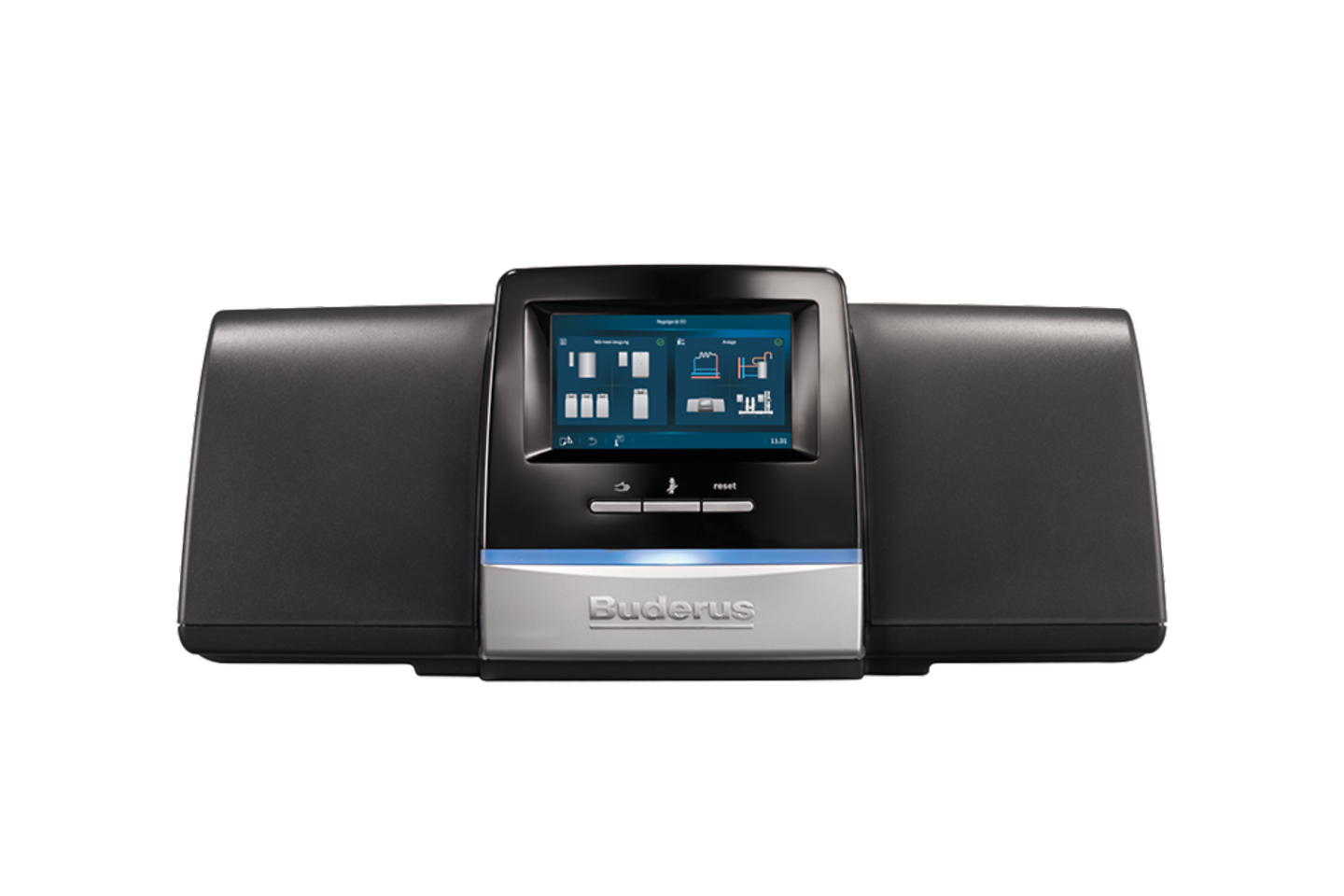

Logamatic 5311
Modernste Systemregelung mit höchstem Komfort: das Regelgerät für Kessel- / Brenner-Kombinationen.
- modulares digitales Regelgerät für mittlere und große Kesselanlagen
- hochwertiger und robuster kapazitiver 7“-Touch-Bildschirm
- IP- und Modbus-Konnektivität
Produktdetails
Logamatic 5313
Modernste Systemregelung inkl. IP inside für größere EMS-Wärmeerzeuger: das Regelgerät kann zum Beispiel für Logano plus KB372, Logano plus GB402 oder Logamax plus GB162 oder als Regelgerät für Unterstationen verwendet werden.
- modulares, digitales Regelgerät für mittlere und große EMS-Wärmeerzeuger
- hochwertiger und robuster kapazitiver 7“-Touch-Bildschirm
- IP- und Modbus-Konnektivität
Produktdetails
