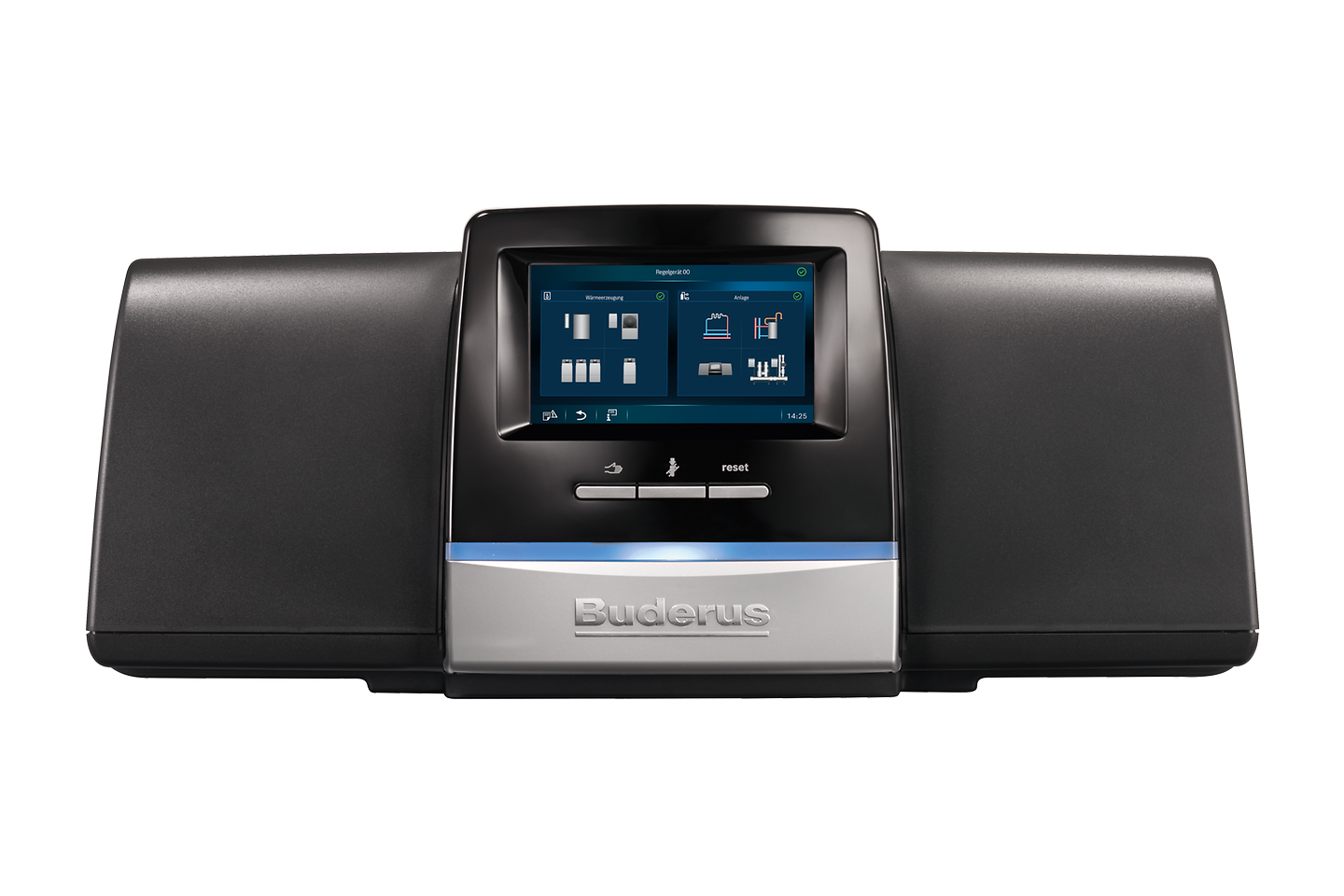

Logamatic 5000
Modbus-Schnittstelle zur Anbindung an Gebäudeleittechnik
Das neue Regelsystem mit serienmäßiger Modbus-Schnittstelle.
Die Anbindung an Gebäudeleittechnik wird über serienmäßige Modbus-Schnittstelle (Modbus TCP/IP) realisiert. Hierzu steht die Anschlussklemme LAN1 (RJ45-Buchse) zur Verfügung.
Buderus stellt eine umfangreiche Modbus-Datenpunktliste mit allen wichtigen Datenpunkten zur Verfügung.
Zur Unterstützung der Modbus-Integration in Gebäude-Leittechnik bietet Buderus darüber hinaus eine spezielle Service-Dienstleistung an.
Ihnen steht ein Download-File zur Verfügung, der folgende Informationen beinhaltet:
- Datenpunktliste als Excel-Datei, mit Daten des Master-Regelgeräts sowie Daten der Mehrkesselanlage oder der Unterstation
- Anwenderdokumentation mit Hinweisen zur Ansteuerung der Regelgeräteserie Logamatic 5000 über Modbus TCP/IP
- Wichtige Hinweise zur externen Ansteuerung des Logano plus KB372
- Ausschreibungstext sowie Anforderungsformular zur Service-Dienstleistung Inbetriebnahme-Unterstützung zur Einbindung in Gebäudeleittechnik
Hinweis:
Das Regelgerät Logamatic 5000 wird über Modbus TCP/IP, Port 502, Device ID 255 (einstellbar im Regelgeräte-Menü ab Softwareversion 1.6) angesprochen.
Dies muss vom Modbus Verbindungspartner unterstützt werden.
Zur Anbindung über BACnet-Protokoll bietet Buderus ein BACnet-Gateway an. Falls ein anderes Protokoll gewünscht ist (z. B. Modbus RTU, LON, KNX), kann die Anbindung nur bauseits über ein geeignetes Gateway erfolgen.
Die Kommunikation zur Gebäudeleittechnik und Nutzung des Internetportals sind ab Softwareversion 3.0 gleichzeitig möglich.
