Moderne Systemlösung für Pflegeeinrichtung.
Die Pflegeeinrichtung im thüringischen Saalfeld bietet Platz für 65 Bewohner in Einzel- und Doppelzimmern mit eigenem Bad. Um den Wohnkomfort langfristig zu sichern und die Energiekosten zu senken, wurde das Heizsystem umfassend erneuert. Eine der Anforderungen: Der Heizwärmebedarf von jährlich rund 178 kWh/m² musste jederzeit gedeckt sein. Weitere Ziele waren, erneuerbare Energien zu integrieren und die CO₂-Emissionen sowie die Energiekosten zu reduzieren.
Energie aus der Umgebungsluft.

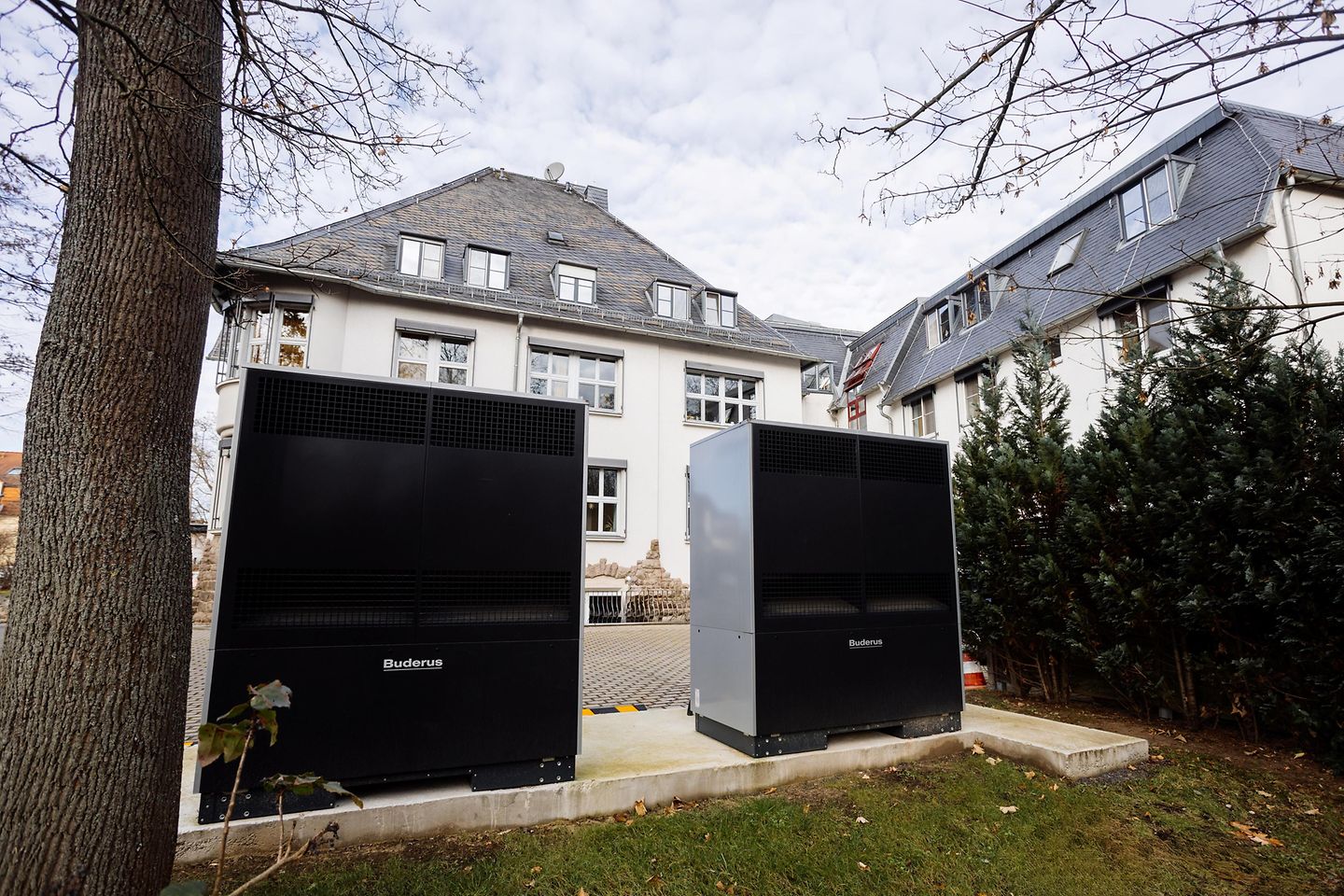

Im Mittelpunkt der Modernisierung steht ein Wärmepumpen-Hybridsystem von Buderus. Zwei Luft- Wasser-Wärmepumpen Logatherm WLW286 A mit je 38 kW Leistung wandeln die kostenlose und unerschöpfliche Energie der Umgebungsluft in Wärme für Heizung und Warmwasser um. Sie haben jeweils zwei Kompressoren, die nach aktueller Wärmeanforderung des Heizsystems bedarfsgerecht geschaltet werden. Die Geräte eignen sich dadurch besonders für größere Objekte wie Pflegeeinrichtungen. Die Wärmepumpen erreichen Vorlauftemperaturen von bis zu 60 °C – ein Vorteil bei der Sanierung im Bestand, denn damit lassen sich vorhandene Heizkörper weiter nutzen. In der Saalfelder Altenpflegeeinrichtung wird die Wärme über Heizflächen mit einer Auslegungstemperatur von 60/45 °C verteilt.
Fokus auf maximaler Betriebssicherheit.
Für Spitzenlasten kommt ein Gas-Brennwertkessel Logano plus KB372 mit 250 kW zum Einsatz. Er unterstützt die Wärmepumpen bei sehr niedrigen Außentemperaturen oder erhöhtem Wärmebedarf. Der Systemregler Logamatic 5313 steuert das Zusammenspiel der Komponenten. Außerdem gewährleisten zwei Buderus Frischwasserstationen eine hygienische Warmwasserbereitung. Das Ergebnis der Modernisierung überzeugt vollauf: Das neue Heizsystem erfüllt nicht nur die Anforderungen an einen zuverlässigen Betrieb rund um die Uhr. Darüber hinaus senkt die Kombination aus Wärmepumpen und Brennwerttechnik die laufenden Energiekosten und reduziert den CO₂-Ausstoß, weil überwiegend Umweltenergie zur Wärme- und Warmwassererzeugung genutzt wird. Die Betreiber profitieren so von einer zukunftssicheren Investition, die den Komfort der Bewohnerinnen und Bewohner steigert und zugleich einen Beitrag zur Wärmewende leistet.
Hygienisch bereitetes Frischwasser.
Drei Pufferspeicher, um Wärmeerzeugung und -Verbrauch zu entkoppeln, vervollständigen das neue Heizsystem. Außerdem wurden Buderus Frischwasserstationen für eine besonders hygienische Warmwasserbereitung installiert - eine Logalux FS80/3 und eine Logalux FS 40/3 . Sie lassen sich ideal mit regenerativen Wärmeerzeugern kombinieren und erreichen mit ihrem großen edelstahlgelöteten Plattenwärmetauscher eine hohe Zapfleistung von bis zu 80 Litern beziehungsweise 40 Litern pro Minute. Die Bewohnerinnen und Bewohner der Einrichtung profitieren so von einem konstant hohen Warmwasserkomfort, über eine Zirkulationsleitung steht das warme Wasser umgehend zur Verfügung. Die Frischwasserstationen sind kompakt gebaut und können mühelos direkt am Pufferspeicher montiert werden - in der Heizzentrale der Saalfelder Altenpflegeeinrichtung war jedoch ausreichend Platz an der Wand. Flexibilität ist auch in Sachen Regelung gewährleistet: Die Frischwasserstationen lassen sich entweder autark, über den Systemregler Logamatic 5000 oder über das integrierte Regelsystem Logamatic EMS plus einsetzen.
Referenzanlage in der Übersicht
Grundinformationen
- Altenpflegeeinrichtung
- drei Wohnbereiche
- 31 Einzel- und 17 Doppelzimmer für insgesamt 65 Bewohner
- Speisesäle, Teeküchen, Friseursalon, Fußpflege, Physio- und Ergotherapie
Vorteile dieser Anlage
- nutzt Wärme aus der Luft für die Beheizung von Mehrfamilienhaus, Bürogebäude und Gewerbe
- für die Bestandssanierung mit Wärmepumpe oder mit bivalentem Wärmepumpen-Kessel-System
- auch für den Neubau als monoenergetische Wärmeversorgung
- optional mit Elektrokessel kombinierbar als Null-Emissions-Bivalentsystem
