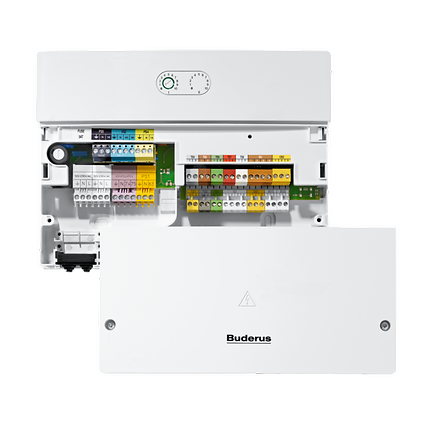

Modul Logamatic SM200 Speicherladesystem bzw. Umladesystem

Modul zur Integration eines Warmwasser-Speicherladesystem oder eines Umladesystems mit Vorwärmspeicher SAT-VWS.

komfortables Monitoring und Bedienung über die System-Bedieneinheit
kombinierbar mit modulierenden Hocheffizienzpumpen oder externem Wärmetauscher Logalux SLP

Vorteile & Geräteinformationen

Systemgestaltung

Das Modul SM200 eignet sich ausschließlich für die Kombination mit modulierenden Hocheffizienzpumpen (PWM) und den externen Wärmetauscher Logalux SLP (nicht für Wärmetauscher Logalux LAP). Das Modul mit der Funktion Ladesystem (Adresse 7) kann unabhängig von SM200 mit Solarfunktion (Adresse 1) eingesetzt werden. Das SM200 für Speicherladesysteme ist nur mit der System-Bedieneinheit Logamatic RC310 bedienbar, das SM200 für ein Umladesystem ist nur kombinierbar mit dem Autarkregler SC300. Das Modul eignet sich für die Systemerweiterung in Großanlagen gemäß DVGW-Arbeitsblatt W551.
Bedienkomfort

Mit der gemeinsamen System-Bedieneinheit RC310 für Wärmeerzeuger und Ladesystem ist auch das Modul SM200 komfortabel zu bedienen.

Gesamtmenge der in der Tabelle aufgeführten Produkte:

Ähnliche Produkte
Modell	Modul Logamatic SM200 Speicherladesystem bzw. Umladesystem
Betriebsspannung	230 V AC
Betriebsfrequenz	50 Hz
Netzspannung BUS	15 V DC (verpolungssicher)
Netzspannung Pumpen und Mischer	230 V AC, 50 Hz
BUS-Typ	EMS plus
BUS-Gesamtlänge maximal	300 m
Fühlertyp	NTC10k
Leistungsabgabe maximal	1.100 W
Leistungsaufnahme standby	1 W
Leiterquerschnitt maximal Anschlussklemmen 230V	1,5 mm²
Leiterquerschnitt maximal Anschlussklemmen Kleinspannung	2,5 mm²
Vorlauf- und Rücklauffühler Messbereich	0 °C → 100 °C
Fernbedienung Typ	RC310
Pumpe, maximale Leistungsabgabe	400 W
Pumpenmodulation Signalart	PWM
Reglerart	RC310
Schutzart bei Wandinstallation	IP44
Schutzklasse	I
Sicherung	230 V / 5 A (T)
Umgebungstemperatur Betrieb, zulässig	0 °C → 60 °C
Höhe	184 mm
Breite	246 mm
Tiefe	61 mm
