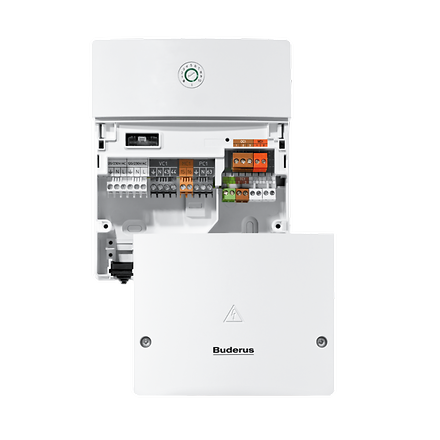

Heizkreismodul Logamatic MM100
Die einfache Systemerweiterung für EMS plus mit nützlichen Zusatzfunktionen.
- für einen Heizkreis mit / ohne Mischer und mit / ohne hydraulischer Weiche
- Modul mit nützlichen Zusatzfunktionen z.B. Konstant- / Lüfterkreis, erweiterte Warmwasserfunktion, Heiz-/ Kühlkreis (Wärmepumpe)
- Logamatic MM100 auch integriert in Heizkreis-Set HSM erhältlich, geeignet für Hutschienenmontage
Vorteile & Geräteinformationen
-
Systemgestaltung
In Verbindung mit der Bedieneinheit RC200 kann maximal ein Heizkreismodul Logamatic MM100 in eine Heizungsanlage integriert werden. Mit der Systembedienheinheit RC310 / HMC300 können pro Anlage bis zu 6 Module MM100 (4x Heizkreis + 2x Warmwasser) eingesetzt werden. Das Heizkreismodul Logamatic MM100 ist für den Anschluss einer Hocheffizienzpumpe Klasse A geeignet. Im Lieferumfang ist das Montagematerial und ein Vorlauftemperaturfühler 9 mm inkl. Befestigungsmaterial enthalten.
-
Bedienkomfort
Über die Bedieneinheit Logamatic RC200 oder die System-Bedieneinheit RC310 / HMC300 kann der Heizkreis komfortabel gesteuert werden.
Datenblatt & Preise
Gesamtmenge der in der Tabelle aufgeführten Produkte:
| Modell | Heizkreismodul Logamatic MM100 |
|---|---|
| ErP Details | - |
| Produktdatenblatt | - |
| Betriebsspannung | 230 V AC |
| Betriebsfrequenz | 50 Hz |
| Netzspannung BUS | 15 V DC (verpolungssicher) |
| Netzspannung Pumpen und Mischer | 230 V AC |
| BUS-Typ | EMS plus |
| BUS-Gesamtlänge maximal | 300 m |
| Fühlertyp | sensor_type_ntc10 |
| Leistungsaufnahme standby | 1 W |
| Leiterquerschnitt maximal Anschlussklemmen 230V | 2,5 mm² |
| Leiterquerschnitt maximal Anschlussklemmen Kleinspannung | 1,5 mm² |
| Vorlauf- und Rücklauffühler Messbereich | 0 °C → 100 °C |
| Stellglied Laufzeit | 120 s |
| Pumpe, maximale Leistungsabgabe | 400 W |
| Raumtemperatur Regelbereich | 5 °C → 30 °C |
| Schutzart bei Wandinstallation | IP44 |
| Schutzklasse | I |
| Sicherung | 230 V / 5 A (T) |
| Umgebungstemperatur Betrieb, zulässig | 0 °C → 60 °C |
| Höhe | 184 mm |
| Breite | 151 mm |
| Tiefe | 61 mm |
| Preis* | 503,00 EUR |
* Die angegebenen Preise sind unverbindliche Preisempfehlungen für die jeweiligen Produkte, in denen die Kosten für die Installation nicht berücksichtigt wurden.
