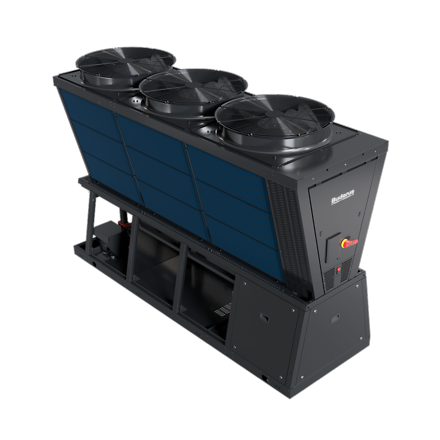

Logatherm WLW376
Die leistungsstarke Luft-Wasser-Wärmepumpe mit natürlichem Kältemittel R290 für Gewerbe und Industrie.
- ideal als monoenergetische Lösung sowie in Hybridsystemen für Nicht-Wohngebäude einsetzbar
- 100% reversibel: Heizen, Kühlen und Warmwasserbereitung mit nur einer Systemlösung

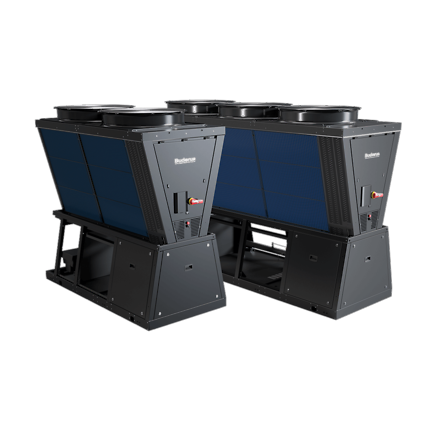

- großer Leistungsbereich: 30-55 kW (bei A-7/W35) und bis zu 16-fach kaskadierbar - somit bis zu 880 kW Leistung
Vorteile & Geräteinformationen
-
Systemgestaltung
Die Logatherm WLW376 ist in den Größen 30 - 55 kW (bezogen auf A-7/W35) erhältlich. Sie ist in allen Leistungsgrößen mit einem reversiblen Kältekreis ausgestattet. Damit kann das Gebäude im Sommer aktiv gekühlt werden. Die WLW376 ist in mehreren hydraulischen Varianten erhältlich: Als Basisversion für einen Einsatz mit bauseitiger Heizungspumpe (Variante " "), mit integrierter Heizungspumpe (Variante "IP") oder mit integrierter Heizungspumpe sowie Warmwasser-Umschaltventil (Variante "V"). Alle WLW376 lassen sich bis zu 16-fach kaskadieren - dabei spielt die Einzelleistung und hydraulische Variante keine Rolle. Eine passgenaue und auf den Wärmebedarf abgestimmte Kaskade ist die Grundlage für ein effizientes System. Ebenso kann die WLW376 mit einem Kessel zu einem Hybrid-System kombiniert werden. Diese Systeme zeichnen sich besonders durch den regenerativen Grundlastanteil der Wärmepumpe und den komfortablen Spitzenlastanteil des Kessels aus. Die Systemregelung erfolgt über die Logamatic 5000.
-
Energiekosten
Die Luft-Wasser-Wärmepumpen Logatherm WLW376 sind mit inverter-Technik ausgestattet, das bedeutet, dass die Wärmepumpen jederzeit bedarfsgerecht arbeiten. Es wird so nur so viel Wärme/Kälte wie benötigt bereitgestellt, so dass die Energiekosten und der Verschleiß durch den kontinuierlichen Betrieb minimiert werden. Die Logatherm WLW376 hat einen SCOP bis zu 4,9 und einen Wirkungsgrad ETAs bis zu 185 % (jeweils bei W35 und durchschnittlichen Klimaverhältnissen). Zusätzlich sorgt die Inverter-Technologie für geringe Anlaufströme.
-
Bedienkomfort
Durch den im Produkt integrierten Regler kann die Logatherm WLW376 autark Wärme/Kälte und Warmwasser bereitstellen. Der Regler kann von Haus aus über Modbus TCP von einer Gebäudeleittechnik angesteuert werden. Durch Kombination mit der Logamatic 5000 sind komplexe hydraulische Systeme inkl. Regelung möglich.
Die WLW376 kann via Modbus in der Logamatic5000 integriert werden. Durch diese ist eine Aufschaltung ins Control Center Commercial (Plus) möglich, um die Wärmepumpen und das Heizsystem 24/7 zu monitoren und beispielsweise eine Benachrichtigung bei einer Störung zu erhalten.
-
Umwelt
Die Logatherm WLW376 wandeln unerschöpfliche, natürliche und kostenlose Energie aus der Umgebungsluft in Wärme für Heizung und Warmwasser sowie Kühlung um. Bei Außentemperaturen bis -20 °C versorgen sie ein Gebäude zuverlässig mit Wärme. Die Logatherm WLW376 erfüllen die Qualitätsanforderungen und Kriterien des europaweiten, herstellerunabhängigen Zertifizierungsstandards und tragen das Gütesiegel EHPA. Sie sind darüber hinaus mit dem natürlichen Kältemittel R290 mit niedrigem GWP (3) ausgestattet und schonen hiermit die Umwelt.
Datenblatt & Preise
Gesamtmenge der in der Tabelle aufgeführten Produkte:
| Modell | WLW376-42 | WLW376-46 | WLW376-48 | WLW376-51 | WLW376-55 |
|---|---|---|---|---|---|
| ErP Details |
|
|
|
|
|
| Produktdatenblatt | PDF Download | PDF Download | PDF Download | PDF Download | PDF Download |
| Max. Heizleistung bei A2/W35 | 42,7 kW | 46,7 kW | 50,9 kW | 57,8 kW | 68,7 kW |
| COP bei A2/W35 | 3,30 | 3,23 | 3,19 | 3,27 | 3,12 |
| Max. Heizleistung bei A7/W35 | 50,4 kW | 55,8 kW | 61,0 kW | 70,2 kW | 84,4 kW |
| COP bei A7/W35 | 3,81 | 3,78 | 3,73 | 3,91 | 3,74 |
| Max. Heizleistung bei A7/W55 | 47,4 kW | 51,2 kW | 55,7 kW | 65,9 kW | 76,5 kW |
| COP bei A7/W55 | 2,68 | 2,61 | 2,56 | 2,74 | 2,57 |
| Max. Heizleistung bei A-7/W35 | 41,8 kW | 45,7 kW | 49,4 kW | 52,8 kW | 57,4 kW |
| COP bei A-7/W35 | 2,55 | 2,48 | 2,40 | 2,33 | 2,27 |
| Max. Heizleistung bei A-10/W35 | 39,0 kW | 42,5 kW | 45,9 kW | 49,1 kW | 53,3 kW |
| COP bei A-10/W35 | 2,41 | 2,33 | 2,27 | 2,17 | 2,11 |
| Max. Kühlleistung bei A35/W7 | 49,9 kW | 54,0 kW | 58,2 kW | 58,2 kW | 72,7 kW |
| EER bei A35/W7 | 2,58 | 2,46 | 2,35 | 2,86 | 2,64 |
| Max. Kühlleistung bei A35/W18 | 55,6 kW | 59,7 kW | 64,7 kW | 79,9 kW | 86,1 kW |
| EER bei A35/W18 | 3,66 | 3,63 | 3,41 | 4,23 | 3,9 |
| Kühlleistung bei A35/W18. nominal | 55,6 kW | 59,7 kW | 64,7 kW | 79,9 kW | 86,1 kW |
| EER bei A35/W18. nominal | 3,66 | 3,63 | 3,41 | 4,23 | 3,9 |
| Energy efficiency ηS (average climate, 35°C) [%] | 171 % | 169 % | 166 % | 185 % | 179 % |
| Energy class | A++ | A++ | A++ | A+++ | A+++ |
| Energy efficiency ηS (average climate, 55°C) [%] | 137 % | 136 % | 133 % | 142 % | 141 % |
| Energy class | A++ | A++ | A++ | A++ | A++ |
| SCOP @ W35 av. climate | 4,36 | 4,29 | 4,22 | 4,70 | 4,54 |
| SCOP @ W55 av. climate | 3,51 | 3,47 | 3,41 | 3,63 | 3,6 |
| Power output at A-7/W35 nominal | 41,8 kW | 45,7 kW | 49,4 kW | 52,8 kW | 57,371 kW |
| Power output at A7/W55 nominal | 47,4 kW | 51,2 kW | 55,7 kW | 65,9 kW | 76,6 kW |
| Power output at A7/W35 nominal | 50,4 kW | 55,8 kW | 61,0 kW | 70,2 kW | 84,4 kW |
| COP at A7/W35. nominal | 3,81 | 3,78 | 3,73 | 3,91 | 3,74 |
| Spannungsversorgung | 400 V / 50 Hz | 400 V / 50 Hz | 400 V / 50 Hz | 400 V / 50 Hz | 400 V / 50 Hz |
| Empfohlene Absicherung | 63 A | 63 A | 63 A | 80 A | 80 A |
| Max. Betriebsstrom | 53,3 A | 53,3 A | 53,3 A | 65,8 A | 65,8 A |
| Anlaufstrom | 10,5 A | 10,5 A | 10,5 A | 17 A | 17 A |
| Max. Anzahl Kompressorstarts | 6 1/h | 6 1/h | 6 1/h | 6 1/h | 6 1/h |
| Leistungsfaktor cos φ bei max. Leistung | 0,94 | 0,94 | 0,94 | 0,94 | 0,94 |
| Max. Anschlussleistung | 34,0 kW | 34,0 kW | 34,0 kW | 41,8 kW | 41,8 kW |
| Kältemittel | R290 | R290 | R290 | R290 | R290 |
| Füllmenge Kältemittel | 4,5 kg | 4,5 kg | 4,5 kg | 10,0 kg | 10,0 kg |
| CO2 (e) | 0,0 ton | 0,0 ton | 0,0 ton | 0,0 ton | 0,0 ton |
| Nom. Luftvolumenstrom | 38000 m³/h | 38000 m³/h | 38000 m³/h | 53000 m³/h | 53000 m³/h |
| Max. Luftvolumenstrom | 49800 m³/h | 49800 m³/h | 49800 m³/h | 70400 m³/h | 70400 m³/h |
| Schalldruck in 1 m | 59 dB(A) | 59 dB(A) | 60 dB(A) | 59 dB(A) | 60 dB(A) |
| Max. Schallleistung Tag | 77 dB(A) | 77 dB(A) | 78 dB(A) | 78 dB(A) | 79 dB(A) |
| Max. Schallleistung (silent mode) | 74 dB(A) | 74 dB(A) | 74 dB(A) | 74 dB(A) | 75 dB(A) |
| Max. Schallleistung (super silent mode) | 69 dB(A) | 69 dB(A) | 69 dB(A) | 69 dB(A) | 69 dB(A) |
| Addition Tonalität - Tag | 0 dB | 0 dB | 0 dB | 0 dB | 0 dB |
| Addition Tonalität6) (silent mode) | 0 dB | 0 dB | 0 dB | 0 dB | 0 dB |
| Addition Tonalität6) (super silent mode) | 0 dB | 0 dB | 0 dB | 0 dB | 0 dB |
| Anschlusstyp wasserseitig | Victaulic / 2" Gewinde | Victaulic / 2" Gewinde | Victaulic / 2" Gewinde | Victaulic / 2" Gewinde | Victaulic / 2" Gewinde |
| Max. Betriebsdruck | 6 bar | 6 bar | 6 bar | 6 bar | 6 bar |
| Min. Betriebsdruck | 0,9 bar | 0,9 bar | 0,9 bar | 0,9 bar | 0,9 bar |
| Min. Volumenstrom | 1,5 l/s | 1,5 l/s | 1,5 l/s | 1,8 l/s | 1,8 l/s |
| Max. Volumenstrom | 5 l/s | 5 l/s | 5 l/s | 6,3 l/s | 6,3 l/s |
| Min. Systemvolumen für Abtauvorgänge | 500 l | 500 l | 500 l | 600 l | 600 l |
| Min./max. Vorlauftemperatur (kühlen4)/heizen) | 0/75 °C | 0/75 °C | 0/75 °C | 0/75 °C | 0/75 °C |
| Max. Außentemperatur Kühlbetrieb | 48 °C | 48 °C | 48 °C | 48 °C | 48 °C |
| Min. Außentemperatur Heizbetrieb | -20 °C | -20 °C | -20 °C | -20 °C | -20 °C |
| Max. Vorlauftemperatur | 75 °C | 75 °C | 75 °C | 75 °C | 75 °C |
| Max. Vorlauftemperatur bei A-10 | 70 °C | 70 °C | 70 °C | 70 °C | 70 °C |
| IP Schutzklasse | IPX4B | IPX4B | IPX4B | IPX4B | IPX4B |
| Max. Aufstellhöhe | 2000 mm | 2000 mm | 2000 mm | 2000 mm | 2000 mm |
| Größe (LxBxH) | 2386x1094x2240 | 2386x1094x2240 | 2386x1094x2240 | 3404x1094x2240 | 3404x1094x2240 |
| Betriebsgewicht (gefüllt) | 760 kg | 760 kg | 760 kg | 1021 kg | — |
| Preis* | - | - | - | - | - |
* Die angegebenen Preise sind unverbindliche Preisempfehlungen für die jeweiligen Produkte, in denen die Kosten für die Installation nicht berücksichtigt wurden.
