Oben auf.

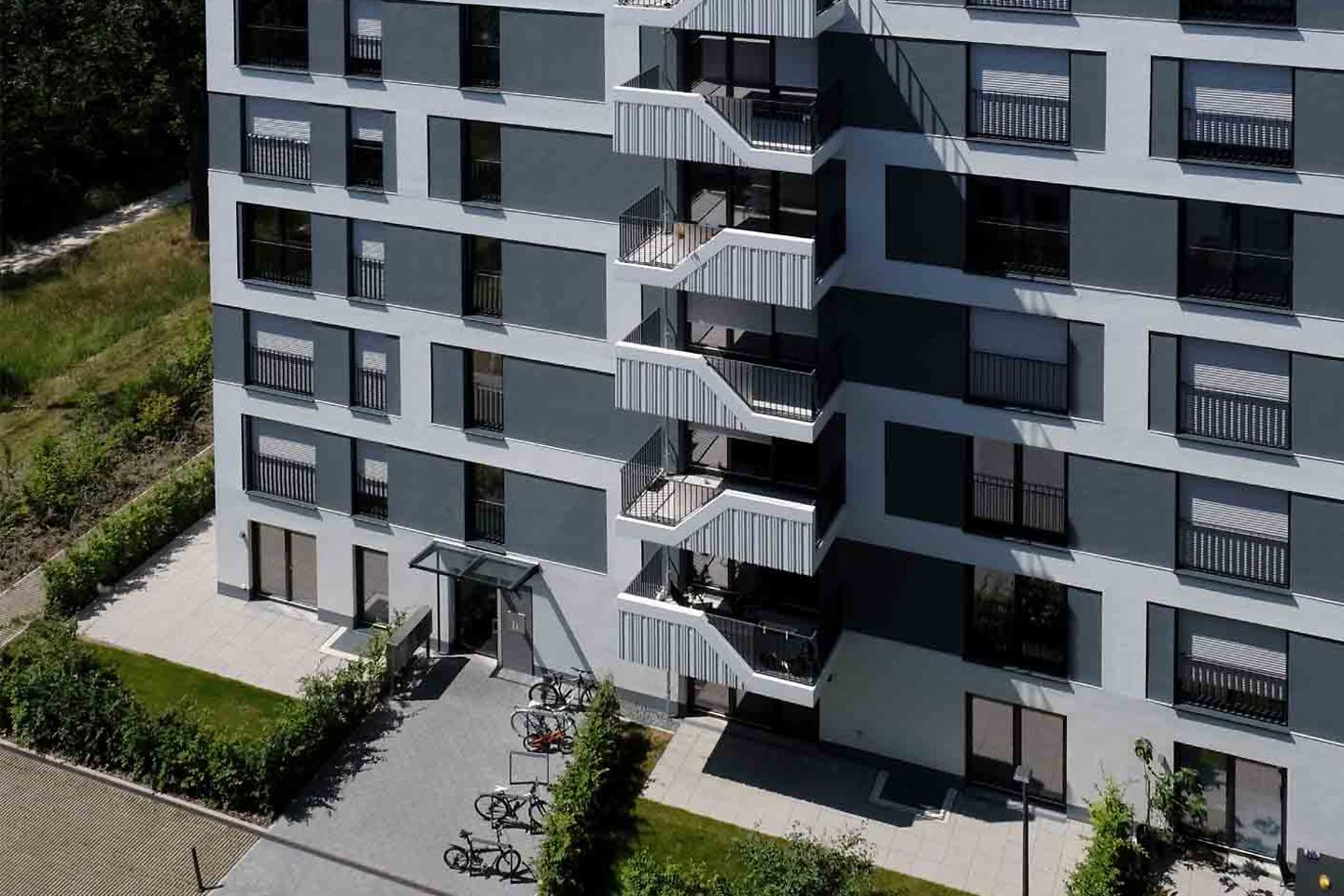

„Hello 18 Wohnen“. Ein eher ungewöhnlicher Name für zwei architektonisch interessante Gebäudekomplexe mit 173 Wohneinheiten inmitten des Europaviertels von Darmstadt. Ebenso ungewöhnlich ist das Heizkonzept für die hochwertig ausgestatteten Wohn- und Geschäftshäuser – nichts von der Stange, sondern ein Maßanzug. Das beauftragte Ingenieurbüro plante mit Unterstützung von Buderus ein hybrides Heizsystem, das mehrere Wärmeerzeuger miteinander kombiniert. Es besteht aus je einem Gas-Brennwertkessel, zwei Gas-Wärmepumpen, einer Solarthermieanlage, Hydraulikmodulen und der Regelungstechnik integriert in einem Schaltschrank. Soweit möglich, werden vorrangig die Gas-Wärmepumpen und die Solarthermieanlage für Heizung und Warmwasserbereitung eingesetzt. Heizsysteme wie das bei „Hello 18 Wohnen“ installierte sind in der Regel förderfähig auf Basis der Bundesförderung für effiziente Gebäude (BEG).
Gas-Wärmepumpen mit hohem Wirkungsgrad.
Die gewählte Heizsystemlösung ist in beiden Gebäuden identisch. Das Hybrid-System stellt Wärme und Warmwasser mit Gas-Wärmepumpen, Gas-Brennwertkesseln und Solarthermie bereit. In beiden Gebäuden deckt eine Gas-Wärmepumpen-Kaskade die Grundlast und befüllt die vier jeweils 2.000 l fassenden Pufferspeicher. Die mit Gas betriebene Wärmepumpe verringert den Energieeinsatz im Vergleich zu konventionellen Wärmeerzeugern und nutzt die eingesetzte Energie umfassend. Die maximale Vorlauftemperatur der Hybrid-Wärmepumpe beträgt im Heizbetrieb 65 °C und im Warmwasserbetrieb 70 °C.
Solarthermieanlage mit 50 Kollektoren.
Unterstützt wird die Gas-Wärmepumpen-Kaskade durch jeweils eine Solarthemieanlage mit 50 Logasol Hochleistungs-Flachkollektoren auf den beiden Gebäudedächern. Sie dient dabei sowohl zur Trinkwassererwärmung als auch zur Heizungsunterstützung. Mit einer Brutto-Kollektorfläche von je 127,5 m² bindet das Hybrid-System solare Energie in die Wärmeerzeugung ein.
Logano plus KB372 deckt Spitzenlast.
Erst wenn die Leistung der Gas-Wärmepumpen und der Solarthermieanlage den Bedarf nicht mehr decken kann, schaltet der Gas-Brennwertkessel Logano plus KB372 mit 300 kW zu. Ein optimierter Wärmetauscher und ein durchdachtes Kesselkonzept mit einem geringen wasserseitigen Widerstand, das eine schnelle und unkomplizierte Integration in nahezu jedes Heizsystem möglich macht, zeichnen diesen Kessel aus. Ebenfalls praktisch: Die hydraulische Installation erfolgte mit dem Master Energy Control – Hydraulik System Module. Dieses montagefreundliche, modular aufgebaute Energie- und Speichermanagement eignet sich für Heizungsanlagen im mittleren und größeren Leistungsbereich.
Referenzanlage in der Übersicht
Grundinformationen
- Zwei Wohn- und Geschäftsgebäude mit insgesamt 173 Wohneinheiten auf acht Stockwerken
- 7.600 m2 Quadratmeter Wohnfläche
Vorteile dieser Referenzanlage
Gas-Brennwertkessel Logano plus KB372:
- moderner Brennwert-Heizkessel mit modulierendem Gas-Vormischbrenner
- unkomplizierte Montage und Wartung durch optimale Zugänglichkeit
- mit Hochleistungs-Aluminiumguss-Wärmetauscher innovativ und robust
- 10 Jahre Wärmetauscher-Garantie
- intelligente Regelungstechnik mit der Logamatic 5000 oder Logamatic EMS plus
Hochleistungs-Flachkollektor Logasol SKT 1.0:
- hohe Energieausbeute dank besonders großer Brutto-Kollektorfläche (2,55 m2)
- innovative Omega-Ultraschall-Schweißtechnologie
- elegantes Design als Lösung für die solarthermische Warmwasserbereitung und Heizungsunterstützung
